Содержимое: Каталог Запчастей John Deere :6195M Tractor (Europe Edition, Engine SN 6068UXXXXXX)(Final Tier 4)(Russian) - PC14008 E1 Двигатель 6068HL502-DZ10433-ETN131690 E100 Двигатель 6068HL502-DZ10433-ETN131690 6068HL502
1174 Крышка клап. коромысла - ST164694
1341 Демпфер и шкив коленчатого вала - ST275176
1448 Корпус маховика - ST572875
1593 Маховик - ST275123
16FM Система впрыска топлива - ST751293
17DQ Воздухозаборник - ST330884
19CJ Масляный поддон - ST330886
2066 Водяной насос - ST764855
21AQ Крышка термостата - ST828564
2221 Термостат - ST197147
2698 Фитинги нагревателя охлаждающей жидкости двигателя - ST348491
28DN Выхлопной коллектор - ST820977
2995 Система вентиляции - ST808517
3095 Пусковой двигатель - ST352286
35JG Топливный фильтр тонкой очистки - ST821482

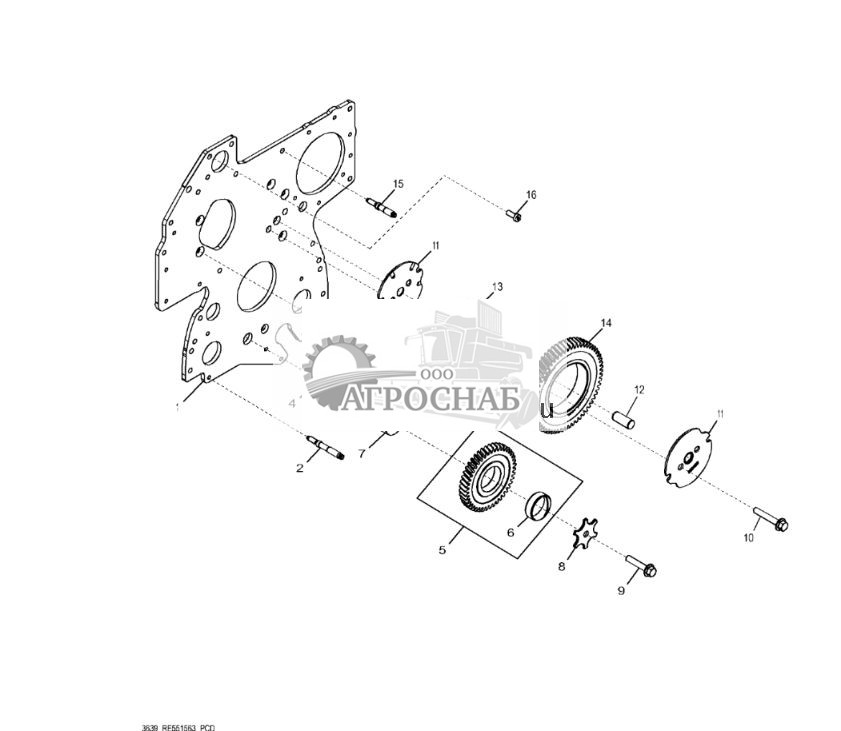

3639 Пер. пласт. - ST749361

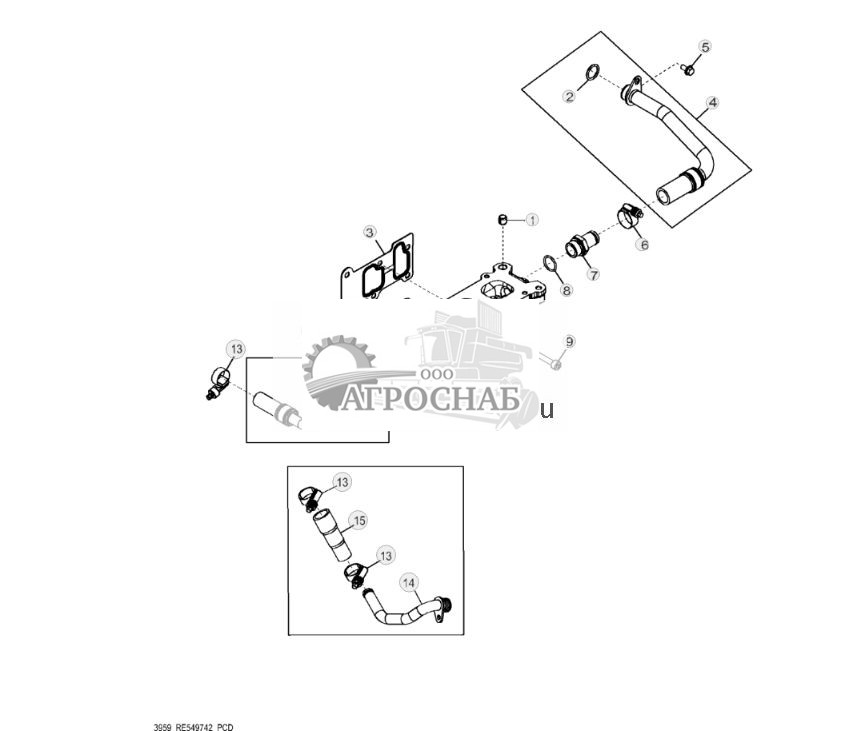

3959 Корпус термостата - ST752027

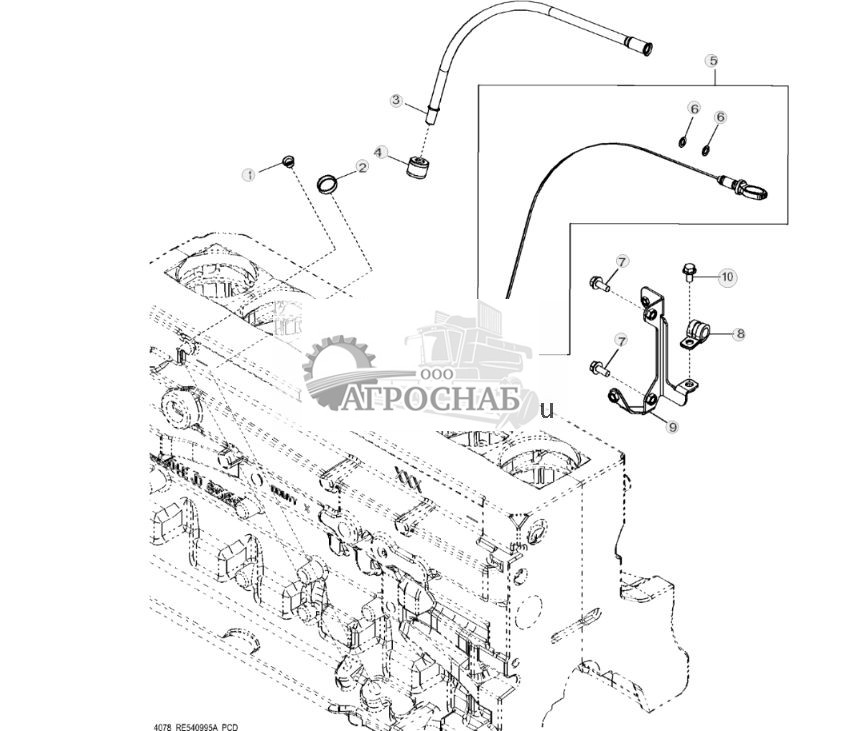

4078 Щуп для измерения уровня масла - ST340277

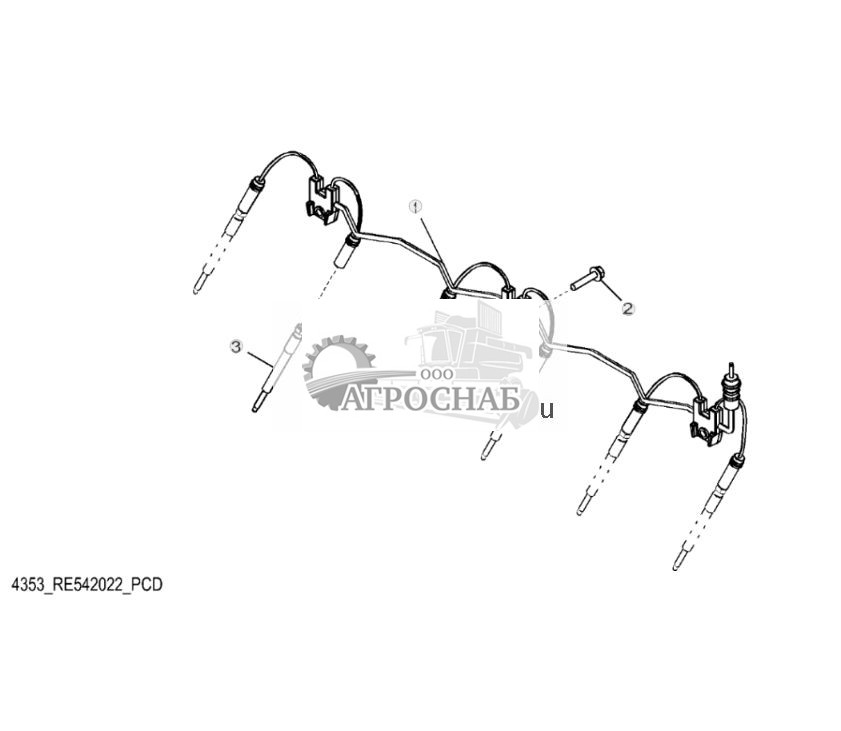

4353 Вспомогательное пусковое устройство - ST342247
4479 Крышка распределительной шестерни - ST760633

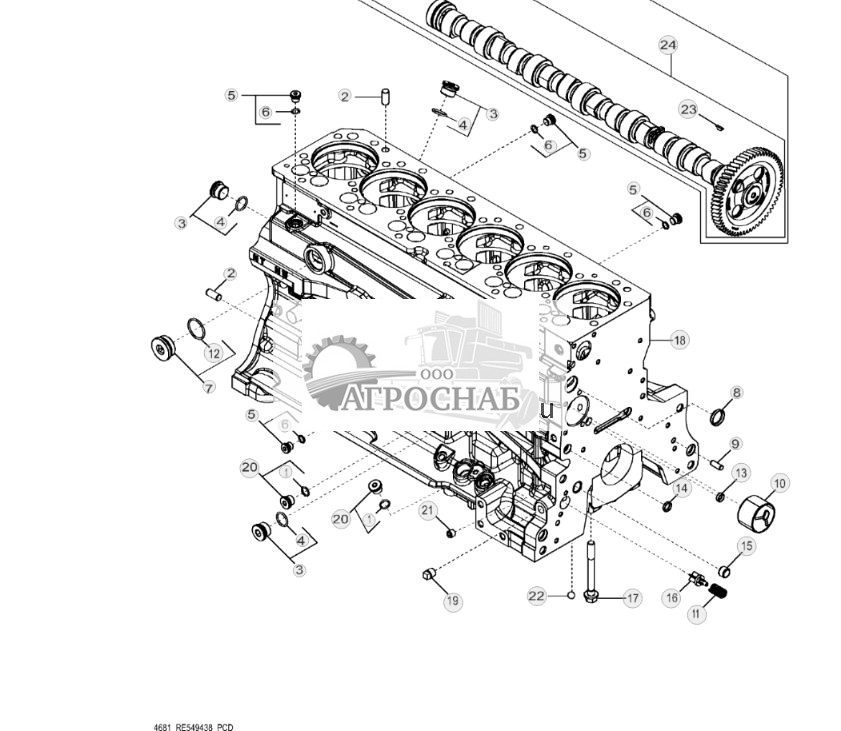

4681 Блок цилиндров - ST765286
4732 Коленчатый вал и подшипники - ST816634

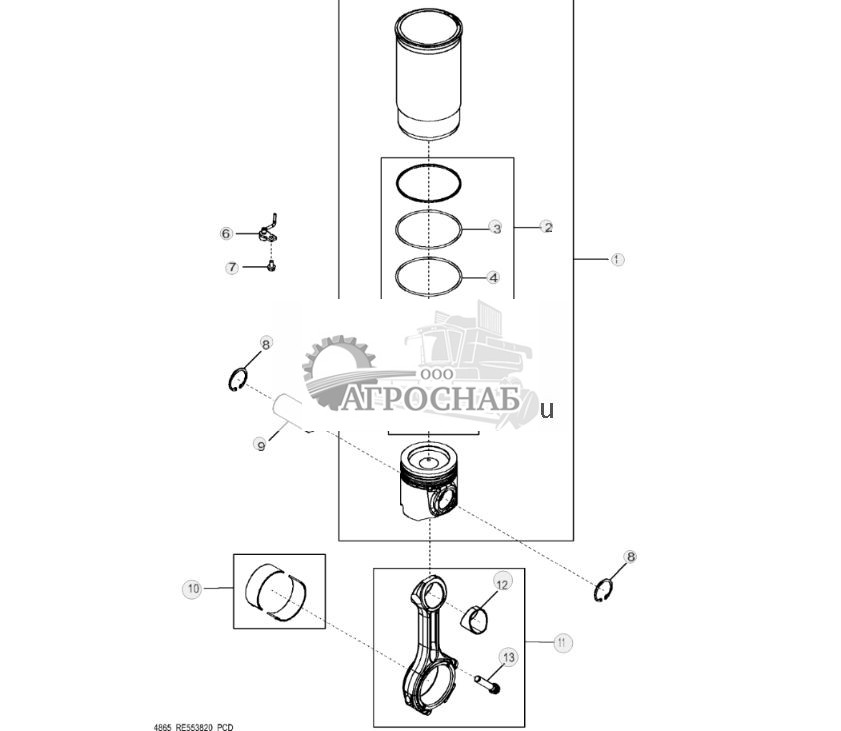

4865 Шатуны и поршни - ST765388
4909 Клапанный исполнительный механизм - ST753896
5034 Масляный насос двигателя - ST749891

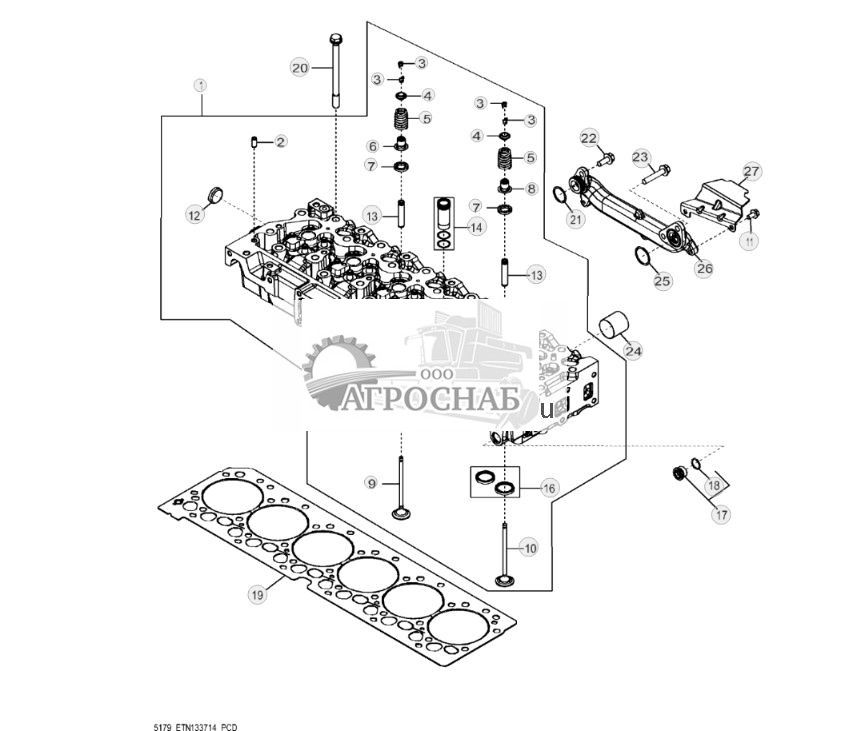

5179 Головка блока цилиндров и клапаны - ST822746

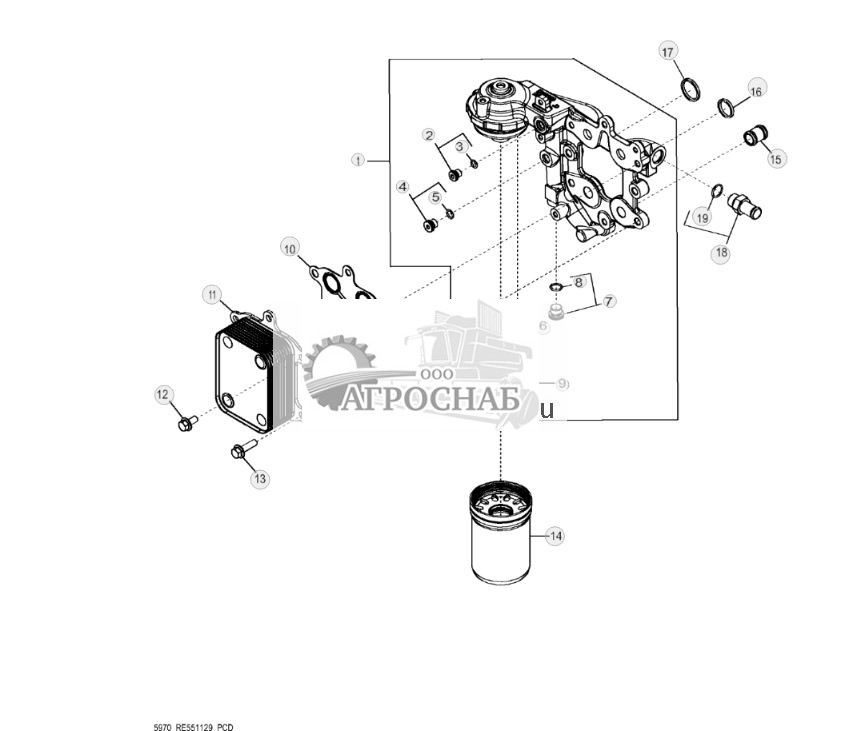

5970 Маслоохладитель двигателя и масляный фильтр - ST752758

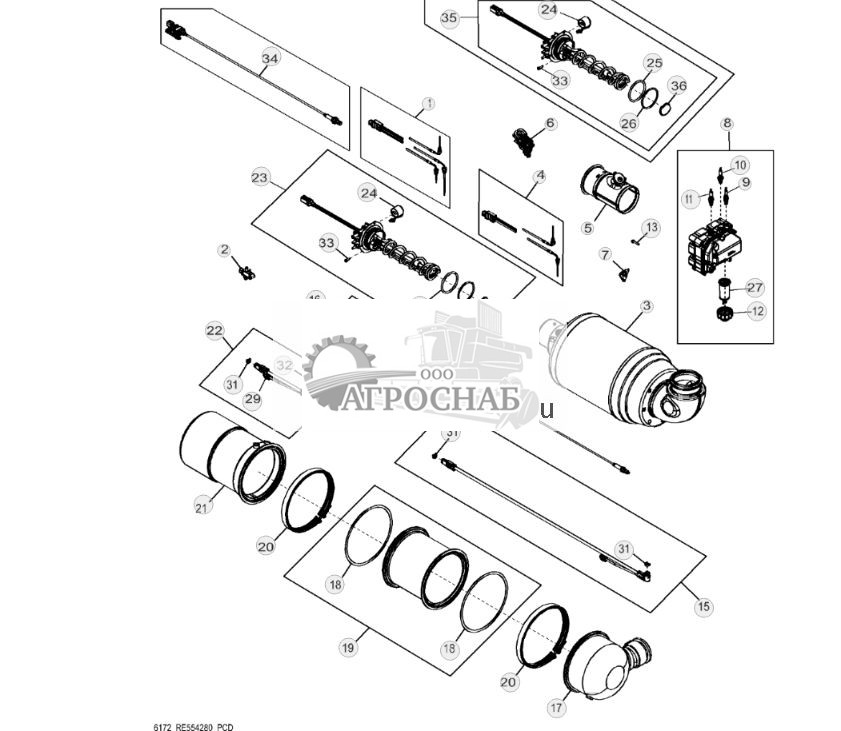

6172 Дополнительная обработка, выхлопная система - ST765544

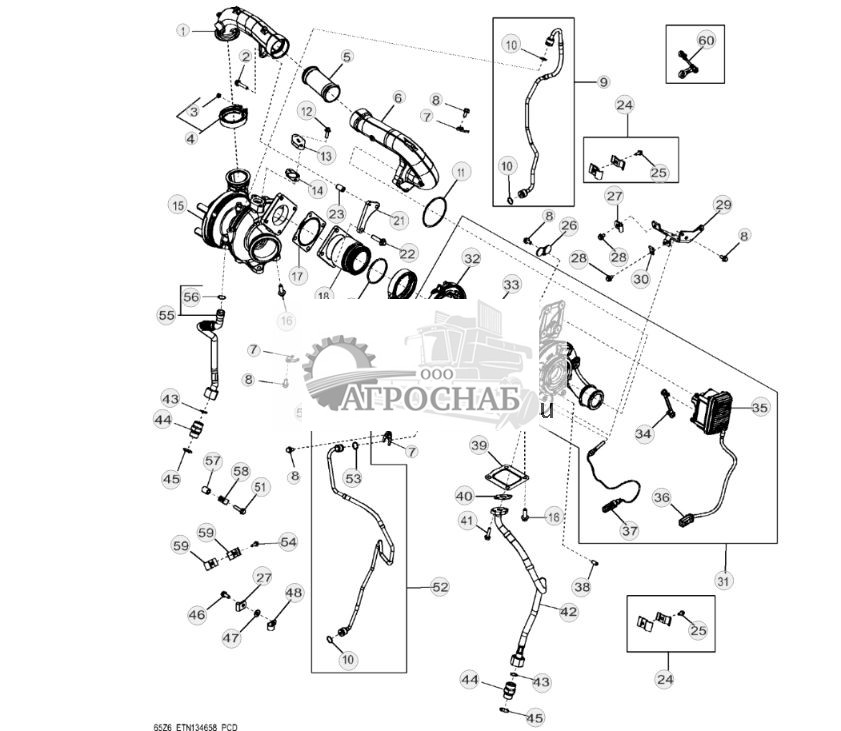

65Z6 Турбонагнетатель - ST822685
6756 Датчики двигателя - ST193830
8932 Система рециркуляции выхлопных газов - ST755323

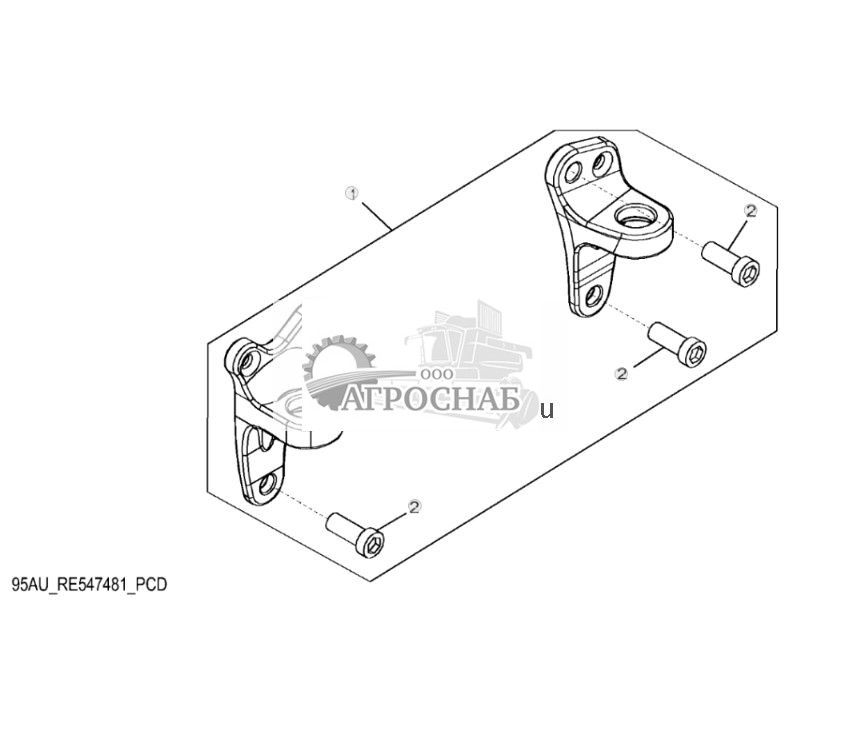

95AU Передние кронштейны двигателя - ST367364

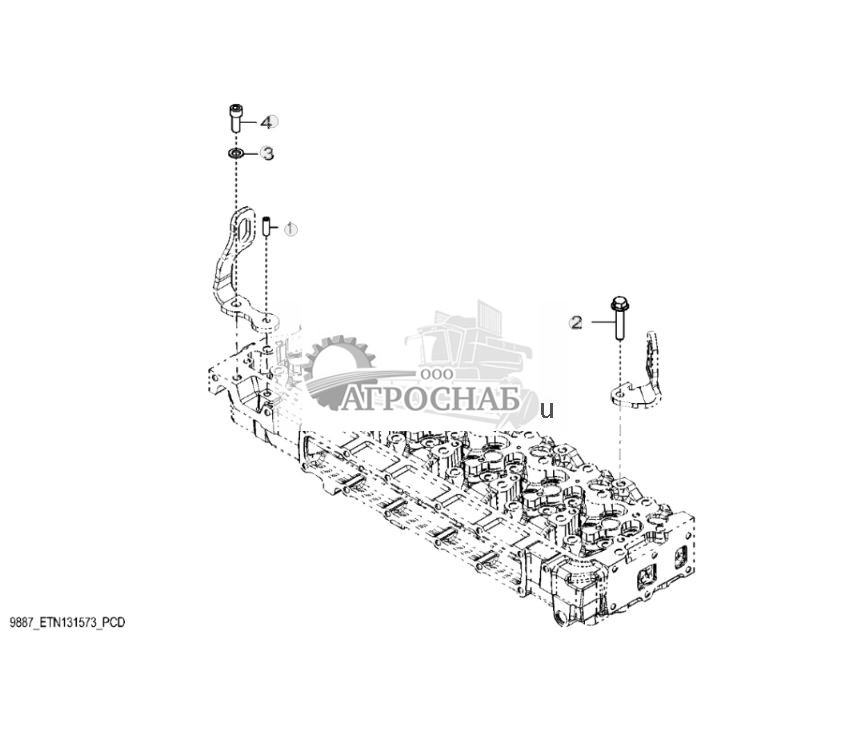

9887 Подъемные ремни - ST820992

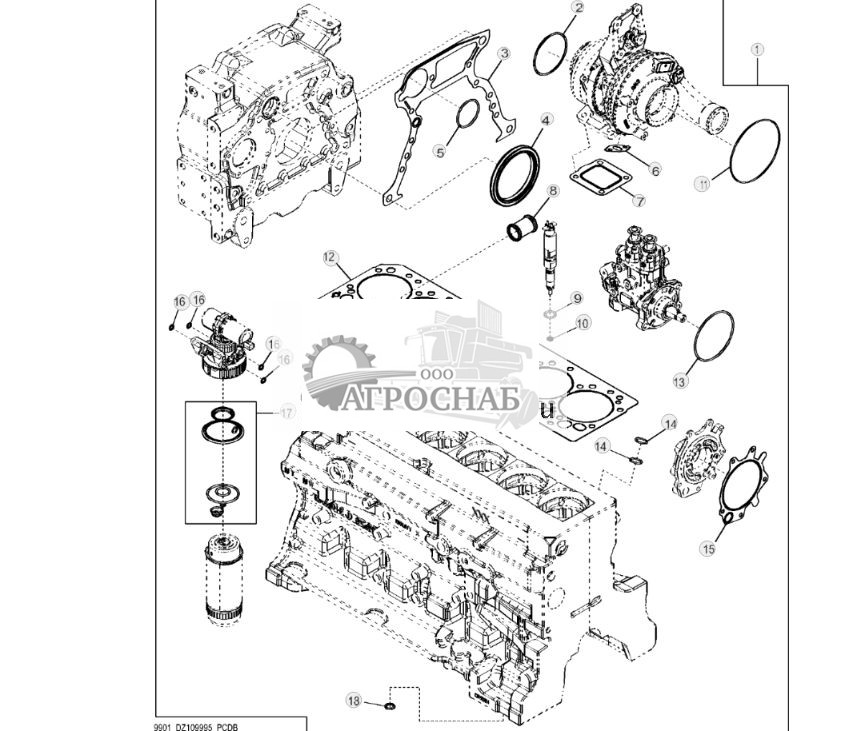

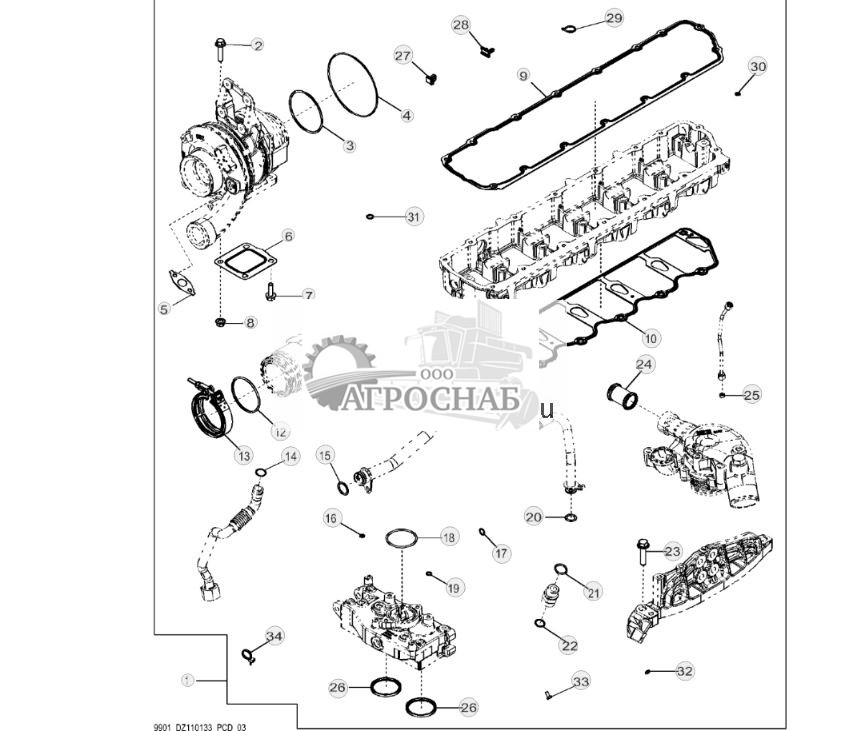

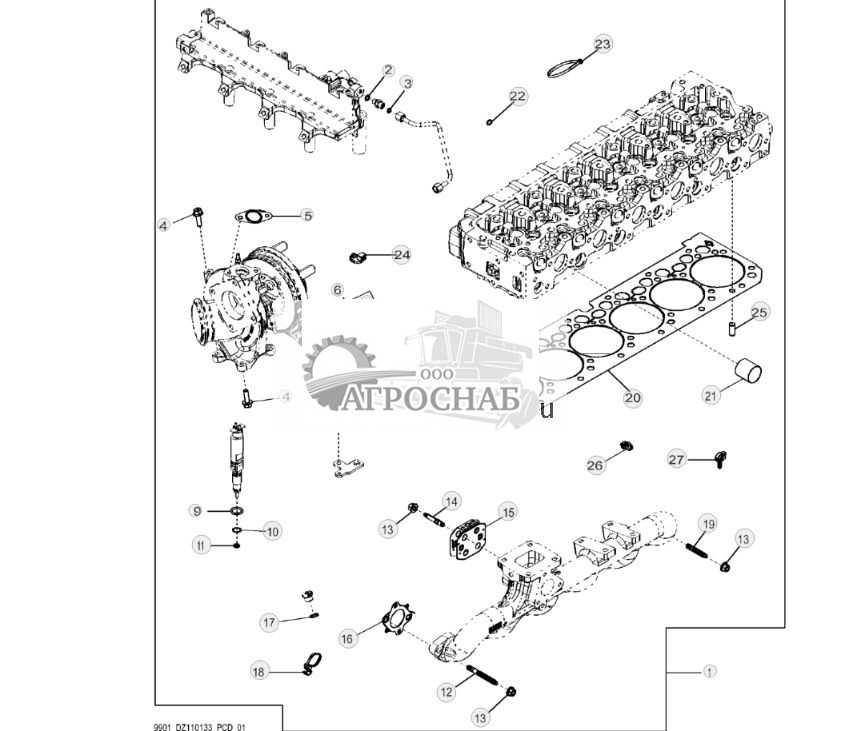

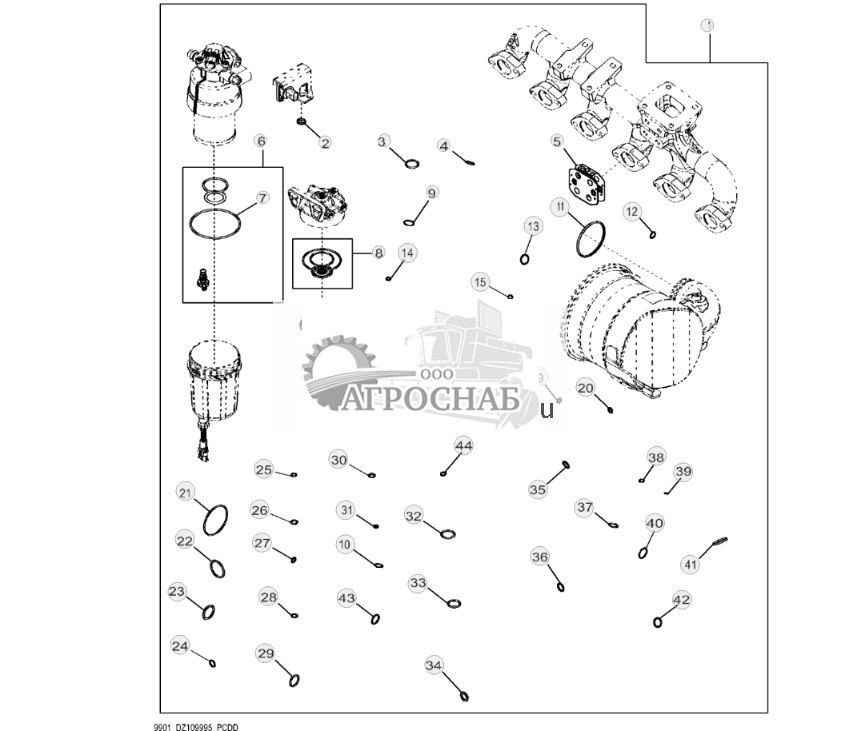

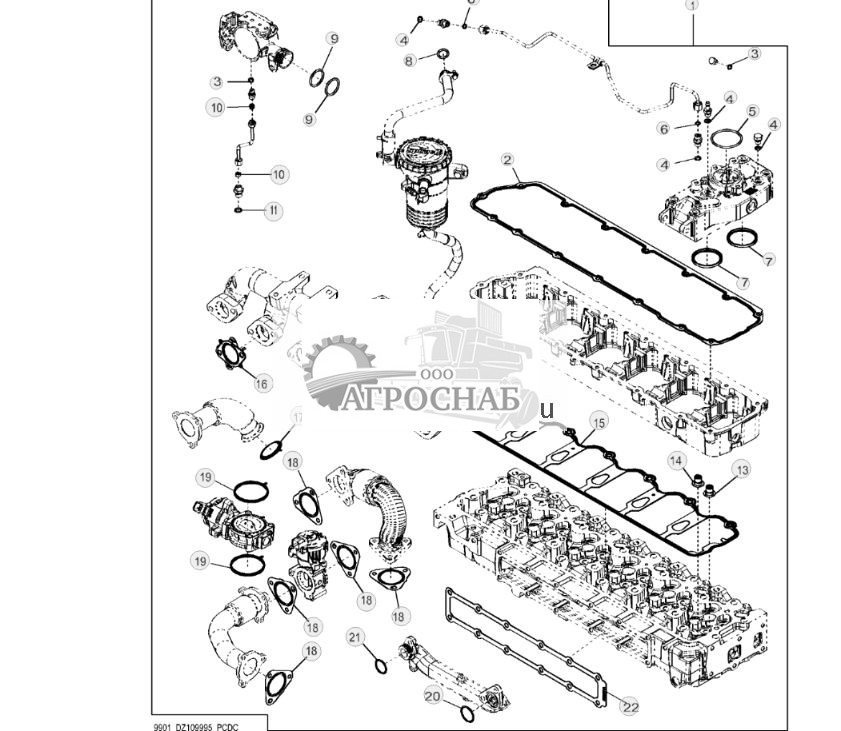

9901 Комплект прокладок двигателя (14) - ST921112
9901 Комплект прокладок двигателя (24) - ST921116
9901 Комплект прокладок двигателя (34) - ST921119
9901 Комплект прокладок двигателя (44) - ST921123

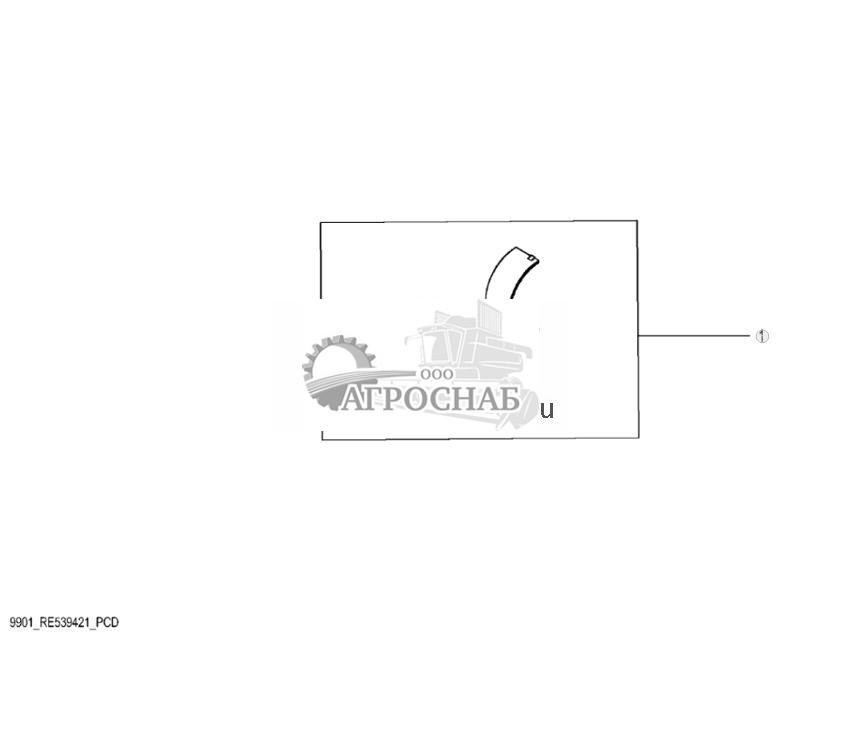

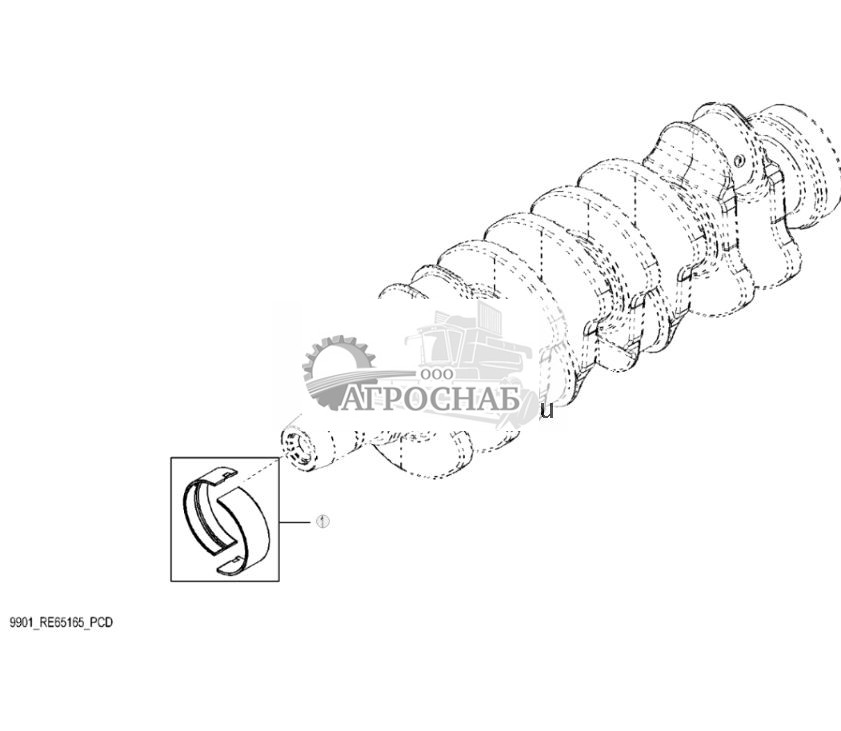

9901 Комплект подшипников коленчатого вала - ST412005
9901 Комплект подшипников - ST878695
9901 Комплект сопел - ST935102

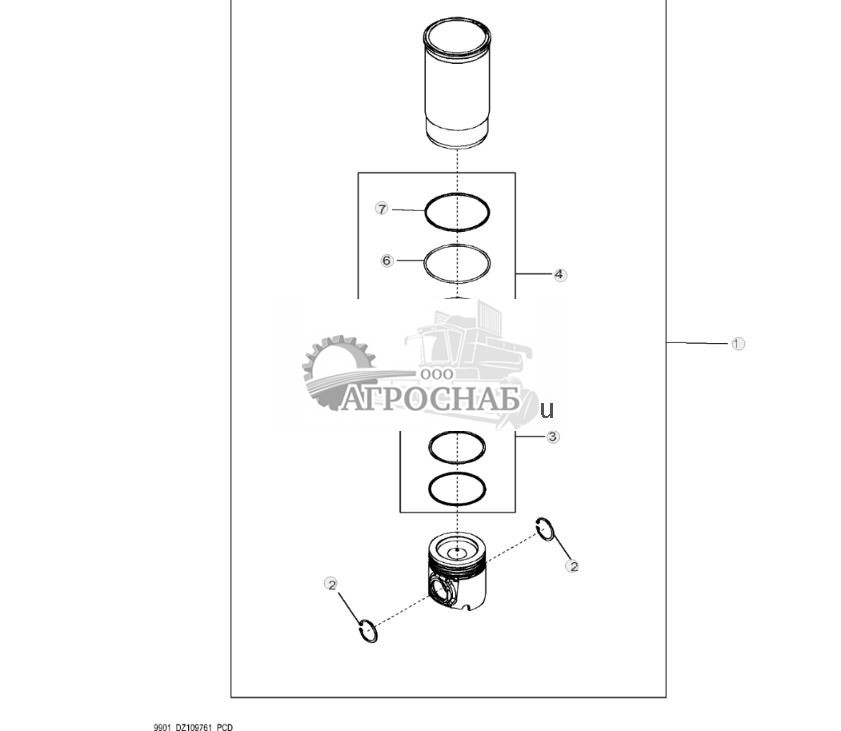

9901 Комплект гильзы поршня - ST936912

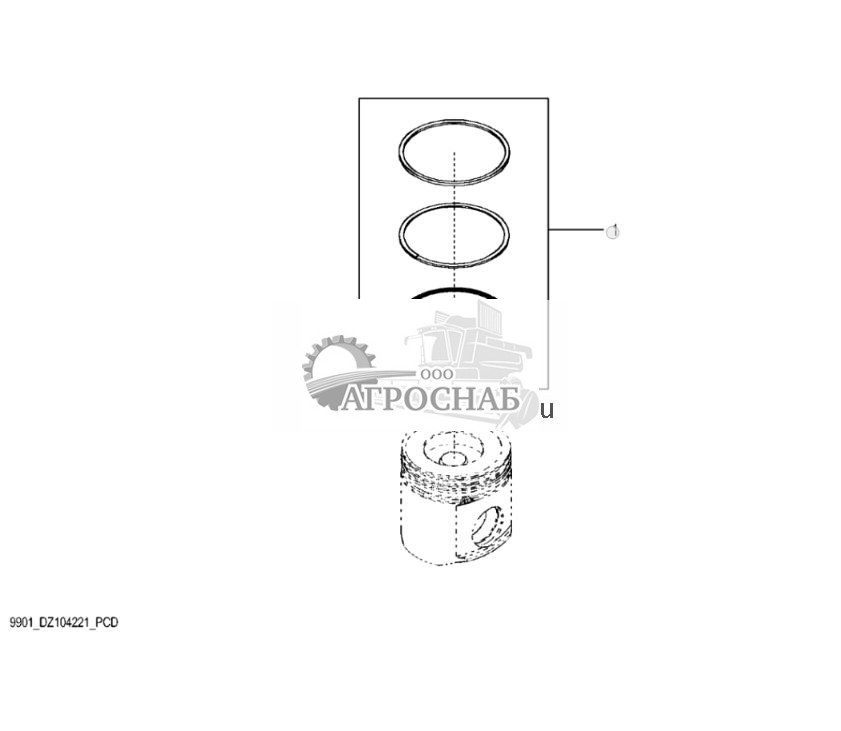

9901 Комплект поршневых колец - ST928594

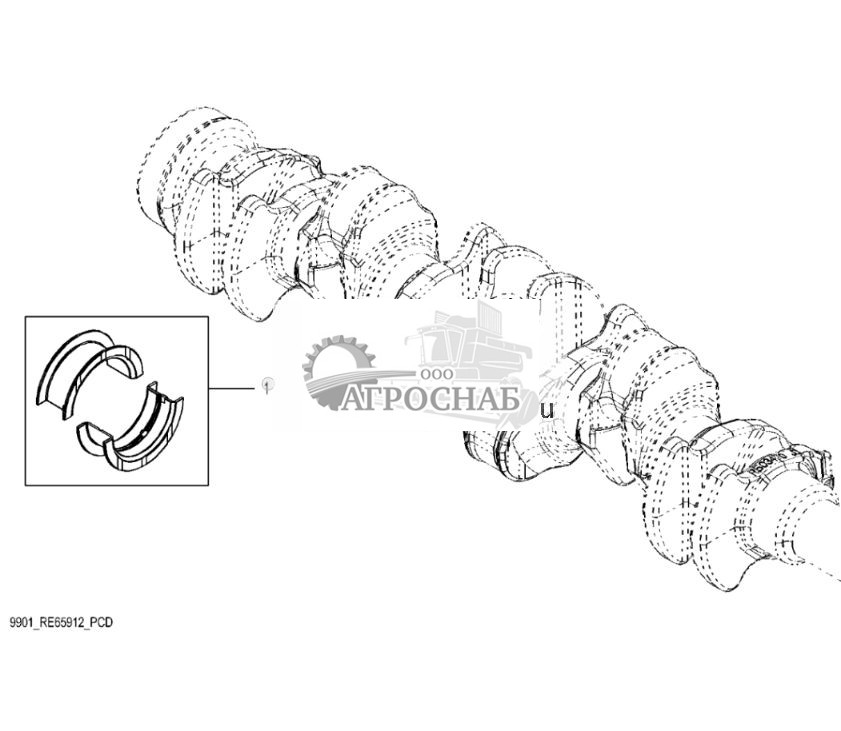

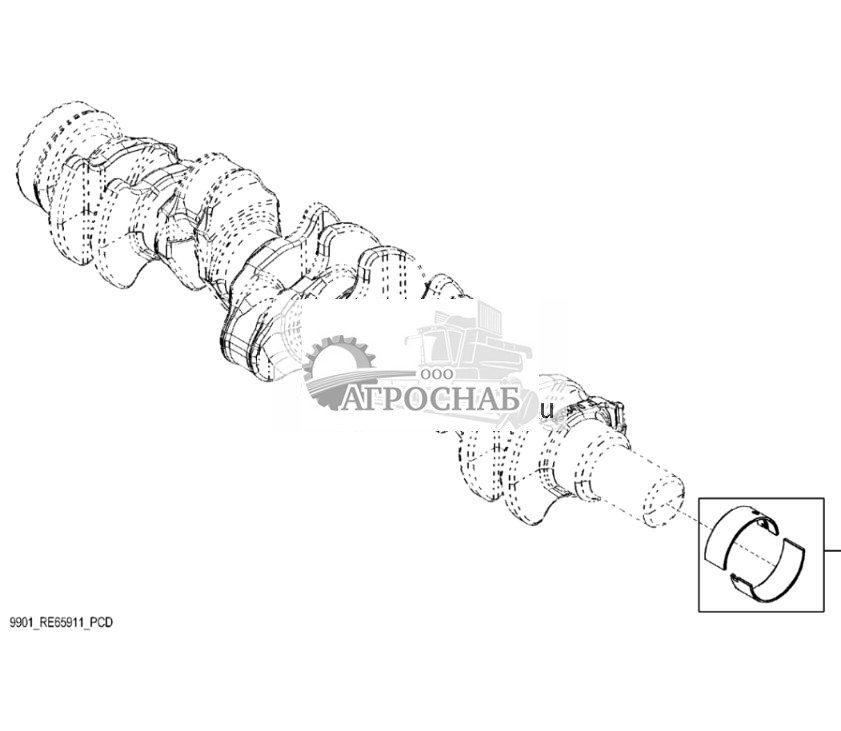

9901 Комплект упорных подшипников - ST617190
9901 Комплект прокладок двигателя (13) - ST949372
9901 Комплект прокладок двигателя (23) - ST949387
9901 Комплект прокладок двигателя (33) - ST949388
9901 Комплект для капитального ремонта двигателя (13) - ST949075
9901 Комплект для капитального ремонта двигателя (23) - ST949080
9901 Комплект для капитального ремонта двигателя (33) - ST949082

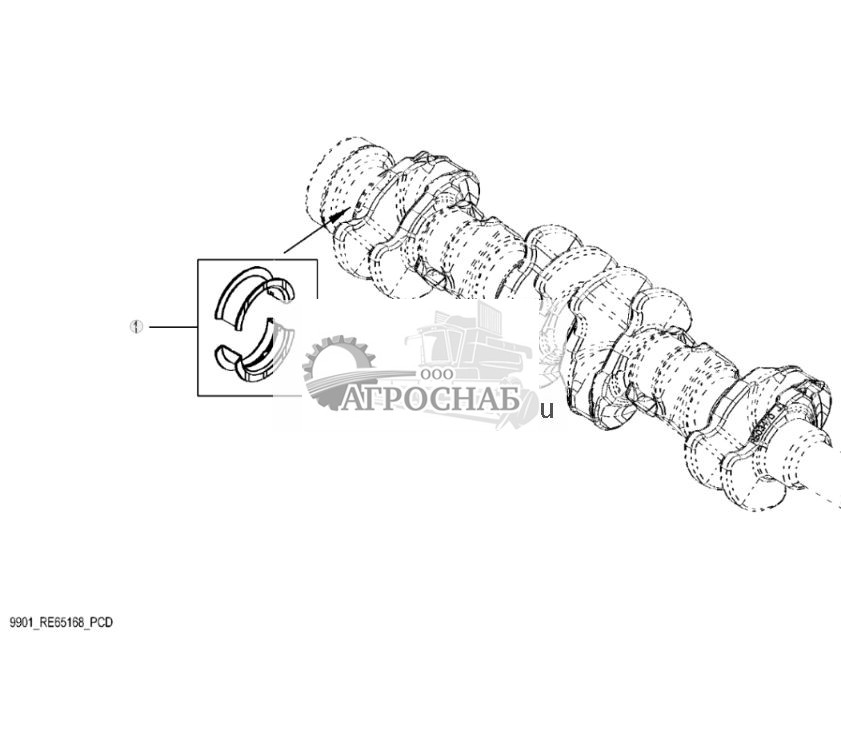

9901 Комплект упорных подшипников - ST625882

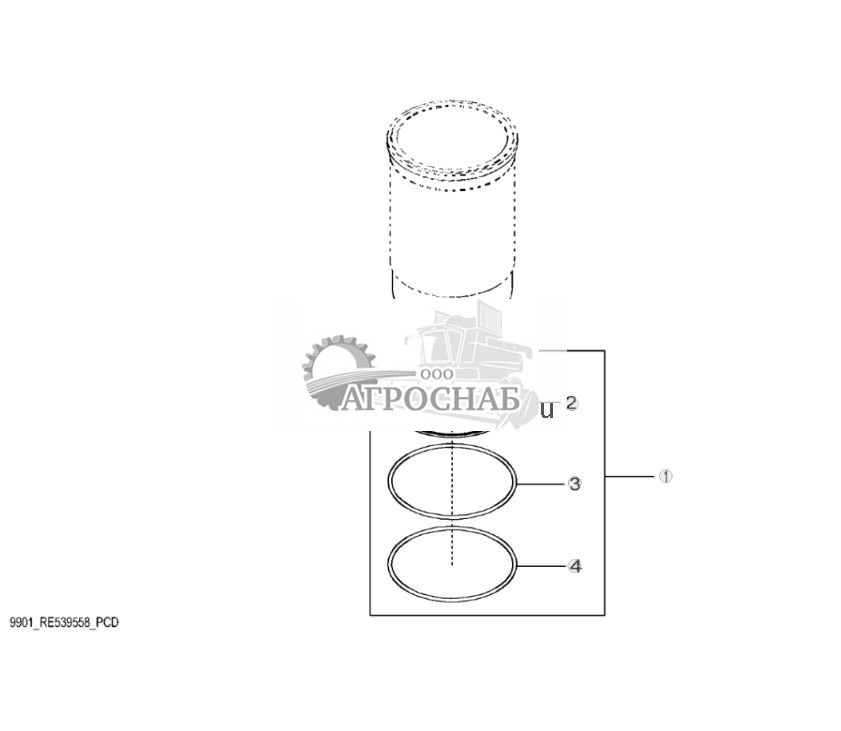

9901 Комплект уплотнительных колец, гильза цилиндра - ST878691
9901 Комплект упорных подшипников - ST625975

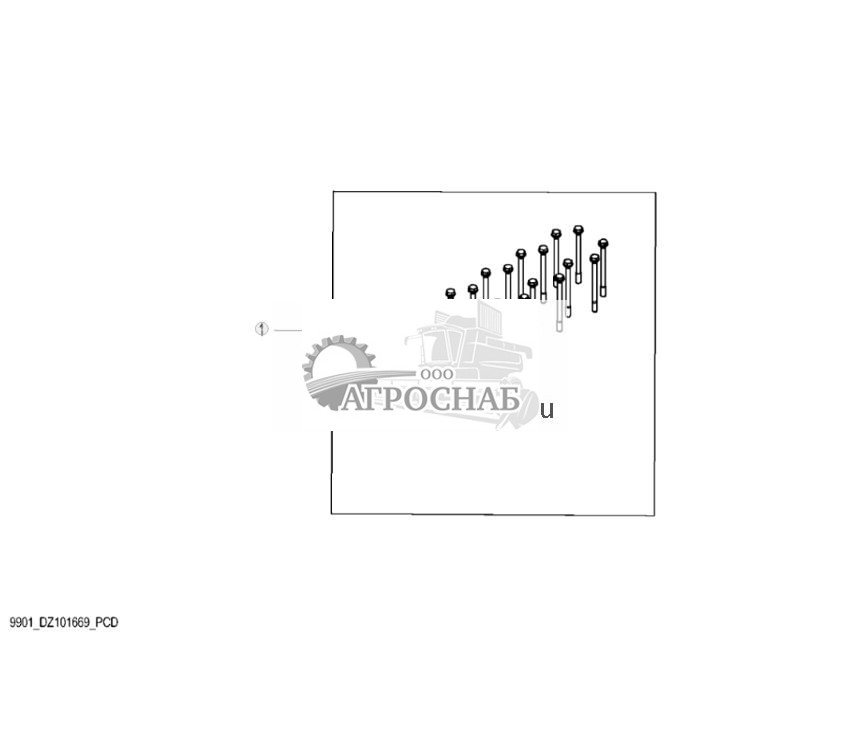

9901 Комплект болтов - ST867866
9901 Укороченный блок в сборе - ST902001

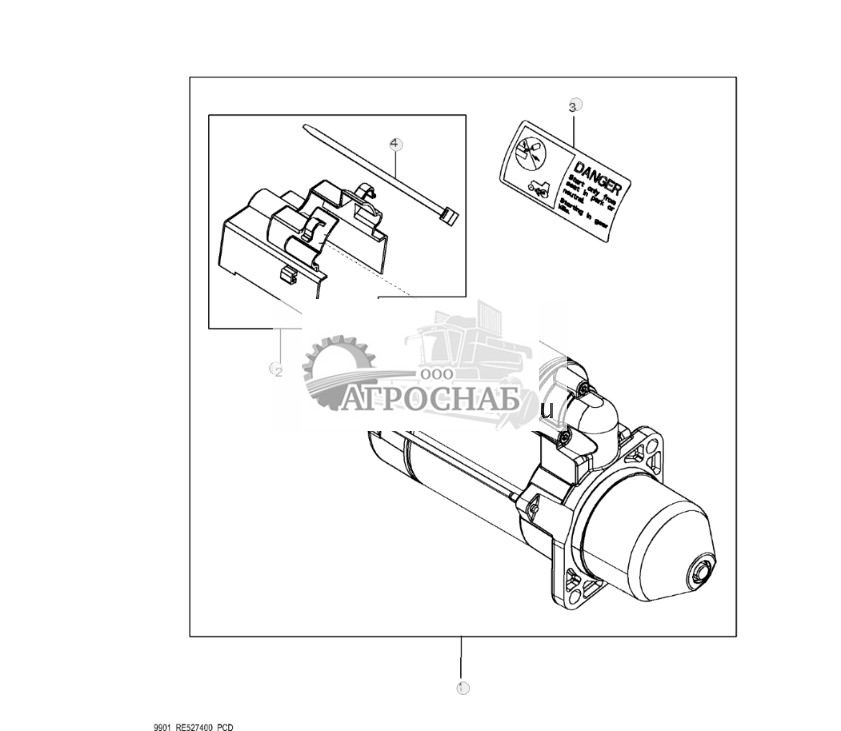

9901 Комплект стартера - ST945631
9901 Запасной двигатель - ST837232
1174 Крышка клап. коромысла - ST164694
1 - Крышка клапана RE555026 Примечание:MARKED R537224; ALSO ORDER TY22462, R536108 AND R534105; SUB FOR R529152
2 - Крышка заливной горловины RE542918
3 - Винт 19M7867 5 Примечание:M8 X 25
4 - Отражательная пластина R534105 Примечание:USE WITH RE555026
4 - Отражательная пластина R528408 Примечание:USE WITH R529152
5 - Винт 19M7775 Количество:2 Примечание:M6 X 16
6 - Прокладка R528743
7 - Крышка заливной горловины R532038 Примечание:USE WITH R529152
8 - Шланг R536108 Примечание:ORDER DZ10571
8 - Шланг DZ10571
9 - Скоба TY22462
Наверх

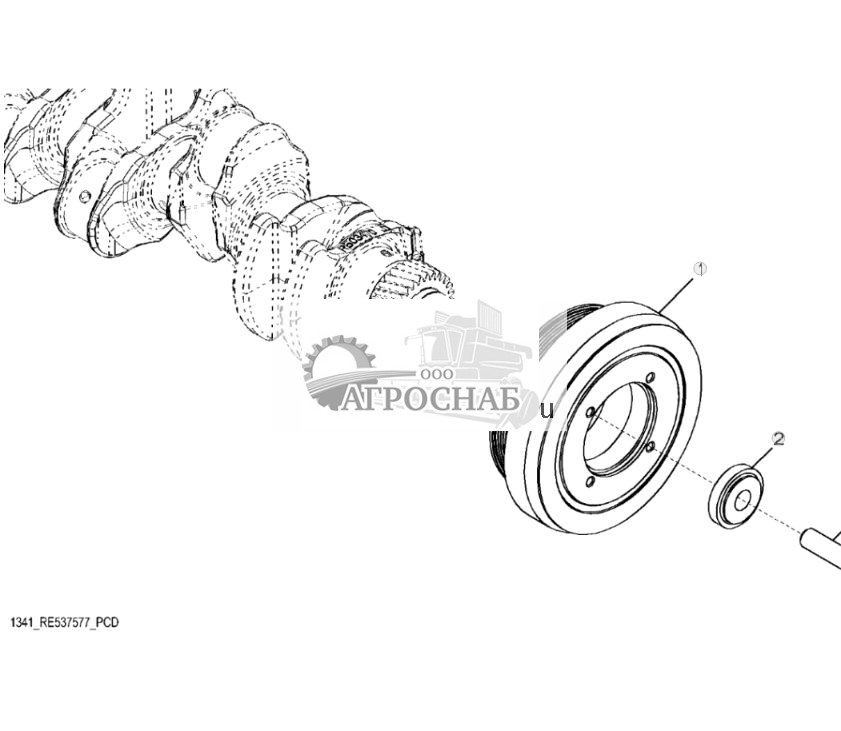

1341 Демпфер и шкив коленчатого вала - ST275176
1 - Шкив с демпфером DZ103168 Примечание:OD = 188 mm, SUB FOR RE537578
2 - Втулка R517237
3 - Винт с головкой R516648 Примечание:Одноразовый
Наверх

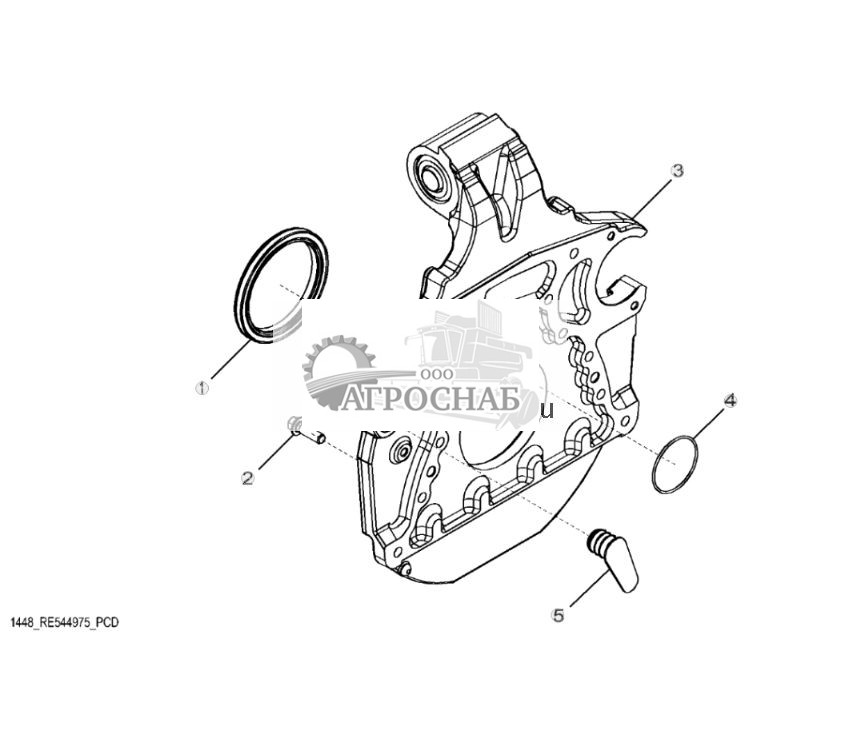

1448 Корпус маховика - ST572875
1 - Сальник RE44574 Примечание:ЗаднийПосмотреть аналогичные детали
2 - Болт R135918 2
3 - Корпус DZ110714 Примечание:MARKED DZ110712; SUB FOR RE565739
4 - Уплотнительное кольцо R61467
5 - Заглушка R520982
Наверх

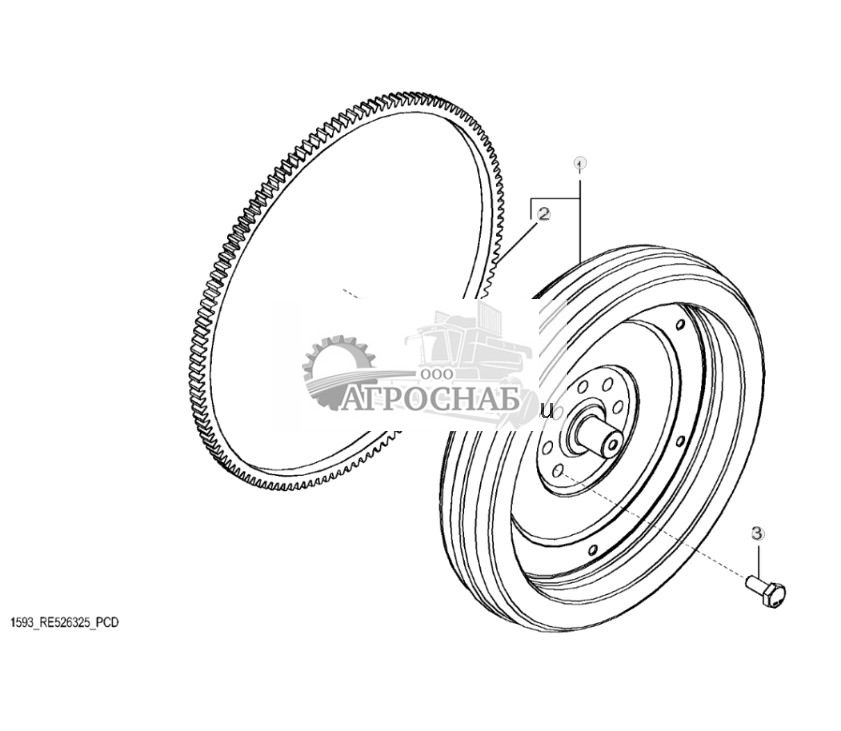

1593 Маховик - ST275123
1 - Маховик RE526326 Примечание:MARKED R521313
2 - Зубчатый венец R28811 Примечание:Z = 129; ID = 385 mmПосмотреть аналогичные детали
3 - Винт с головкой R522205 Количество:6 Примечание:M12 X 30, Одноразовый
Наверх

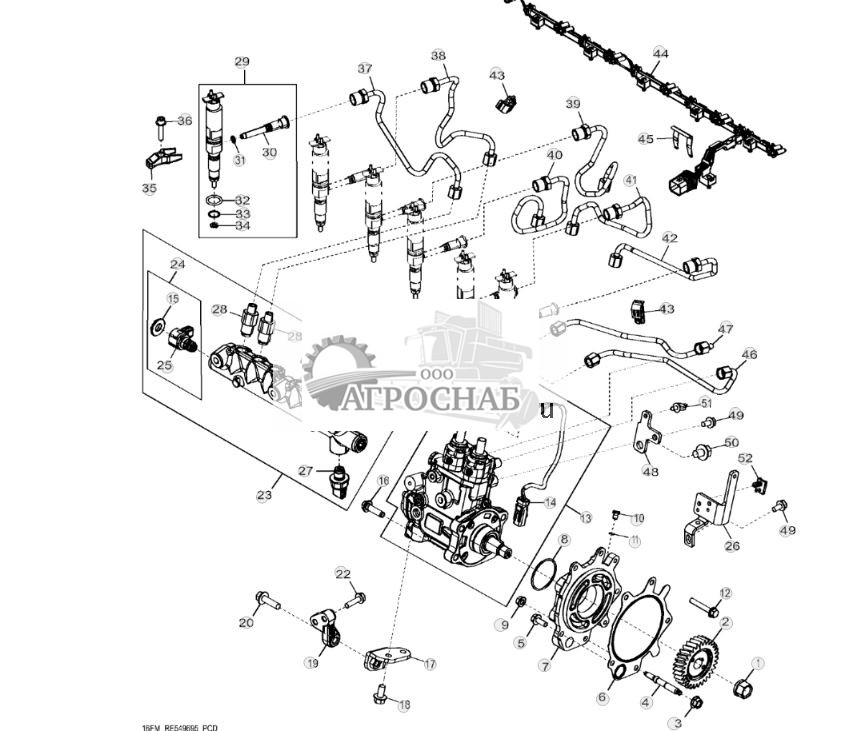

16FM Система впрыска топлива - ST751293
1 - Фланцевая гайка 14M7332 Примечание:M18Посмотреть аналогичные детали
2 - Передача R544003 Примечание:Z = 30, MARKED R545201; SUB FOR APPL R539039
3 - Фланцевая гайка 14M7296 Количество:3 Примечание:M10
4 - Шпилька R520139 Количество:3
5 - Винт RE67238 Количество:2 Примечание:SUB FOR RE534333
6 - Прокладка R534204
7 - Адаптер R539044 Примечание:MARKED R539097
8 - Уплотнительное кольцо R516125
9 - Фланцевая гайка 14M7298 Количество:3 Примечание:M8
10 - Пробка сливного отверстия 64M1014
11 - Уплотнительное кольцо 51M7052 Примечание:6.071 X 1.626 mm
12 - Винт 19M7800 Количество:2 Примечание:M8 X 50
13 - Топливный насос RE564861 Примечание:Denso, SUB FOR RE549623
14 - Клемма электр. разъема RE569728
15 - Гайка R536041 Количество:3
16 - Винт R500394 Количество:4
17 - Кронштейн RE553171
18 - Винт 19M7784 Количество:2 Примечание:M10 X 20
19 - Кронштейн R534206 Примечание:MARKED R536405
20 - Винт 19M7835 Примечание:M10 X 35
21 - Винт 19M7807 Количество:3 Примечание:M10 X 60
22 - Винт 19M7868 Количество:2 Примечание:M8 X 30
23 - Топливная рампа RE549624
24 - Фитинг сброса давления RE549511
25 - Клемма электр. разъема RE553523
26 - Кронштейн R546514
27 - Датчик давления RE549752
28 - Расходный гидр. клапан RE554865 Количество:6
29 - Комплект сопел RE557023 Количество:6
30 - Труба RE549731 Количество:6
31 - Уплотнительное кольцо R63548 Количество:6
32 - Уплотнительное кольцо R505452 Количество:6
33 - Уплотнительное кольцо R74354 Количество:6
34 - Шайба R131051 Количество:6
35 - Скоба R522417 Количество:6
36 - Винт с шайбой RE528096 Количество:6
37 - Топливопровод DZ108963 Примечание:SUB FOR DZ101186 OR RE549625
38 - Топливопровод DZ108962 Примечание:SUB FOR DZ101185 OR RE549619
39 - Топливопровод DZ108961 Примечание:SUB FOR DZ101183 OR RE549618
40 - Топливопровод DZ108960 Примечание:SUB FOR DZ101182 OR RE549617
41 - Топливопровод DZ108958 Примечание:SUB FOR DZ101178 OR RE549616
42 - Топливопровод DZ108959 Примечание:SUB FOR DZ101179 OR RE549615
43 - Скоба DZ108964 Количество:4 Примечание:SUB FOR RE553626
44 - Жгут проводов RE558155
45 - Зажимная скоба R528718
46 - Топливопровод DZ108956 Примечание:SUB FOR RE549626
47 - Топливопровод DZ108957 Примечание:SUB FOR RE549627
48 - Кронштейн R543542
49 - Винт 19M7865 Количество:2 Примечание:M8 X 16
50 - Винт 19M8242 Примечание:M12 X 16
51 - Обвязной хомут RE258807 Количество:2
52 - Вспом. электр. разъем 57M9940 Количество:2
Наверх

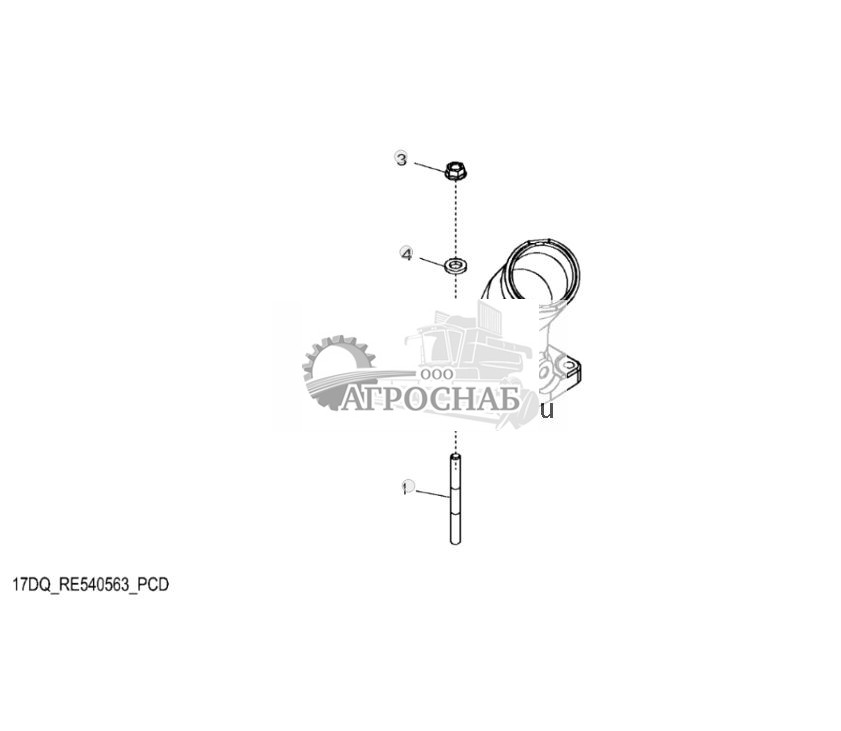

17DQ Воздухозаборник - ST330884
1 - Шпилька 42M7015 Количество:4
2 - Система забора воздуха R529449
3 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
4 - Шайба 24M7106 Количество:2 Примечание:10 X 18 X 2.500 mm
Наверх
19CJ Масляный поддон - ST330886
1 - Впуск масляного насоса RE540286
2 - Винт 19M10075 Количество:2 Примечание:M8 X 110
3 - Прокладка R521498
4 - Масляный поддон RE540285 Примечание:MARKED R529261
5 - Винт 19M8062 Количество:6 Примечание:M8 X 20
6 - Заглушка фитинга RE523251
7 - Сальник R519742
8 - Болт 19M8163 Количество:30 Примечание:M8 X 16
Наверх
2066 Водяной насос - ST764855
1 - Водяной насос RE556137 Примечание:MARKED R538406
2 - Пробка сливного отверстия RE46687 Количество:2
3 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
4 - Насос RE557899
5 - Уплотнительное кольцо R541830 Посмотреть аналогичные детали
6 - Винт 19M7585 Количество:4 Примечание:M8 X 25
7 - Фланцевая гайка 14M7296 Примечание:M10
8 - Труба R528313
9 - Винт 19M8114 Примечание:M10 X 70
10 - Винт 19M7835 Примечание:M10 X 35
11 - Винт 19M7785 Примечание:M10 X 25
12 - Уплотнительное кольцо R529665
Наверх

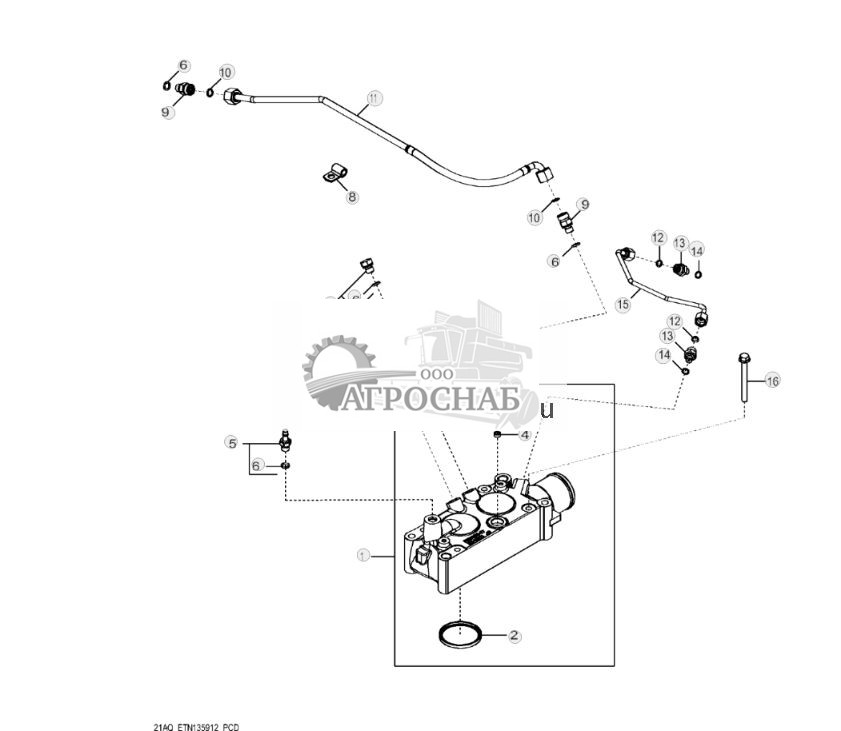

21AQ Крышка термостата - ST828564
1 - Крышка RE563647 Примечание:MARKED R542035
2 - Сальник R529398 Количество:2
3 - Заглушка 30M7024
4 - Жиклер R529265
5 - Фитинг переходника AT323961
6 - Уплотнительное кольцо 51M7040 Количество:4 Примечание:9.300 X 2.200 mm
7 - Фитинг RE46686
8 - Зажимная скоба AH76882
9 - Фитинг переходника 38H5008 Количество:2
10 - Уплотнительное кольцо T77613 Количество:2
11 - Линия RE544336
12 - Уплотнительное кольцо T77814 Количество:2
13 - Фитинг переходника 38H5174 Количество:2
14 - Уплотнительное кольцо 51M7039 Количество:2 Примечание:8.100 X 1.600 mm
15 - Линия RE542626
16 - Винт 19M8039 Количество:4 Примечание:M8 X 80
Наверх

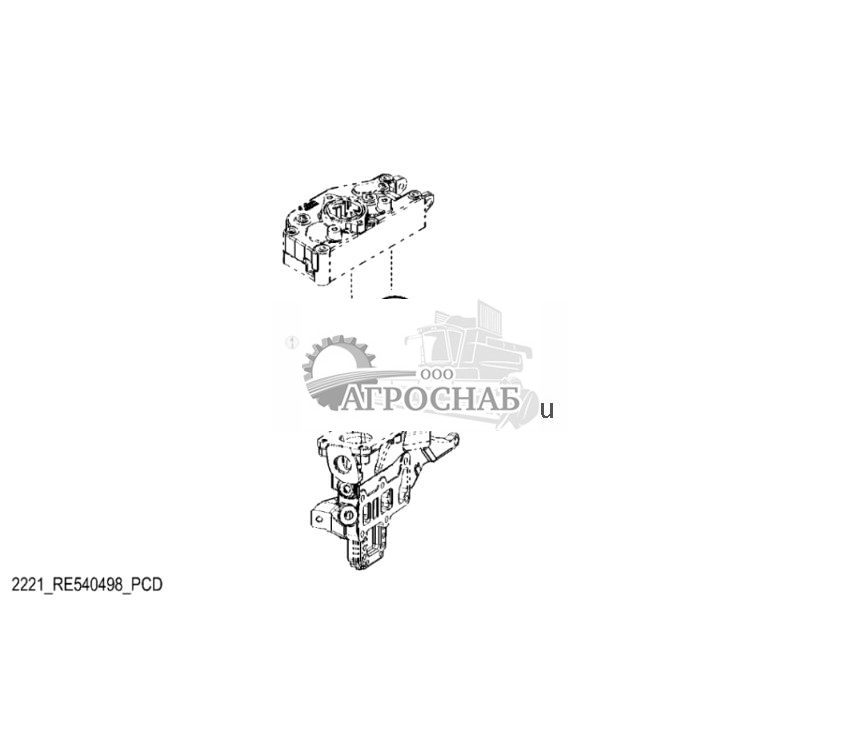

2221 Термостат - ST197147
1 - Термостат RE554015 Количество:2 Примечание:SUB FOR RE540379
Наверх

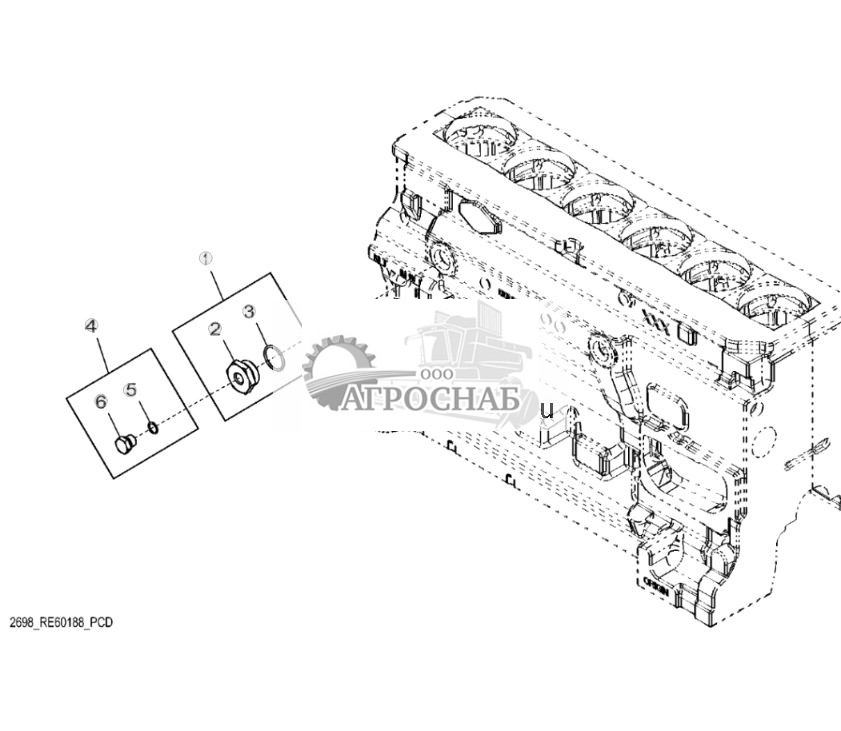

2698 Фитинги нагревателя охлаждающей жидкости двигателя - ST348491
1 - Заглушка RE565310
2 - Заглушка R123616
3 - Уплотнительное кольцо U13639
4 - Заглушка фитинга RE46685
5 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
6 - Заглушка фитинга R107770
Наверх
28DN Выхлопной коллектор - ST820977
1 - Фланцевая гайка R539762 6
2 - Установочный винт 22M7222 Примечание:M10 X 30
3 - Прокладка R544294 Количество:6
4 - Распорная втулка R535122 Количество: 10
5 - Шпилька DZ10229 Количество:2 Примечание:SUB FOR 69X96012 OR 69X100515
6 - Шпилька R530022 Количество:8
7 - Фланцевая гайка 14M7303 Примечание:M6
8 - Шпилька R535372
9 - Теплозащитный экран R550889
10 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
11 - Шпилька R550919 Количество:2
12 - Шпилька R530341 Количество:2
13 - Выпускной коллектор DZ101296 Примечание:MARKED DZ101295
14 - Прокладка DZ101298 Примечание:SUB FOR 69X100804
15 - Пружинное кольцо 40M7042
16 - Кронштейн DZ106286 Примечание:SUB FOR DZ100886; MARKED DZ106032
17 - Шпилька R543352 Количество:4
18 - Винт R535377 Количество:3 Примечание:SUB FOR DZ101525
19 - Линия RE546446
20 - Фитинг R27346
21 - Винт 19M7798 Примечание:M8 X 40
22 - Фитинг переходника R529704
23 - Скоба R519502 Примечание:SUB FOR RE65978
24 - Теплозащитный экран R532097
25 - Распорная втулка R532758
Наверх
2995 Система вентиляции - ST808517
1 - Корпус фильтра DZ106087 Примечание:SUB FOR DZ10891; INCLUDES DZ105796 AND RE572381
2 - Фильтрующий элемент DZ105796 Примечание:Для двигателей, оборудованных только дизельным катализатором окисления (DOC), SUB FOR RE540710Посмотреть аналогичные детали
2 - Фильтрующий элемент DZ105100 Примечание:Для двигателей с дизельным катализатором окисления (DOC) и сажевым фильтромПосмотреть аналогичные детали
3 - Крышка RE572381
4 - Винт 19M7784 Количество:2 Примечание:M10 X 20
5 - Шланговый зажим R184863 Количество:2
6 - Шланг R532083
7 - Обратный клапан RE539789
8 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
9 - Фланцевая гайка 14M7296 Примечание:M10
10 - Скоба R532283
11 - Шпилька R527611
12 - Шланговый зажим R191781 Количество:2
13 - Шланг R26905
14 - Труба RE572402
15 - Уплотнительное кольцо R522412
16 - Винт 19M7775 Примечание:M6 X 16
Наверх
3095 Пусковой двигатель - ST352286
1 - Комплект стартера двигат. RE527400 Примечание:12V; 3.8 kW, MARKED RE526375Посмотреть аналогичные детали
1 - Мотор стартера восст. SE501868 Примечание:REMAN FOR RE527400Посмотреть аналогичные детали
2 - Винт 19M7786 Примечание:M10 X 30
3 - Фланцевая гайка 14M7296 Примечание:M10
4 - Шпилька 42M7058
Наверх
35JG Топливный фильтр тонкой очистки - ST821482
1 - Коленчатый патрубок DZ10905 Количество:2
2 - Уплотнительное кольцо R528719 Количество:5
3 - Корпус фильтра RE570134 Примечание:Вспомогательный
4 - Фильтрующий элемент RE560681 Примечание:ВспомогательныйПосмотреть аналогичные детали
5 - Комплект уплотнений RE562696
6 - Фитинг RE540405 Количество:3
7 - Уплотнительное кольцо 51M7095 Количество:6 Примечание:11.300 X 2.200 mm
8 - Винт 19M7866 Количество:3 Примечание:M8 X 20
9 - Кронштейн RE567711
10 - Зажимная скоба AH76882
11 - Винт 19M7486 Примечание:M10 X 16
12 - Топливопровод RE567710 Примечание:Подача
13 - Коленчатый патрубок RE554274
14 - Уплотнительное кольцо R63548
15 - Датчик давления RE538128 Примечание:Датчик давления топлива
16 - Датчик температ. топлива RE538127
17 - Фитинг переходника RE551521
18 - Уплотнительное кольцо 51M7094 Примечание:8.100 X 1.600 mm
19 - Уплотнительное кольцо R528735 Количество:3
20 - Топливопровод RE555444 Примечание:Низкое давление
21 - Фитинг RE538379
22 - Топливопровод RE550404 Примечание:Низкое давление
23 - Винт 19M7865 Примечание:M8 X 16
24 - Кронштейн DZ110793 Примечание:Изнутри
25 - Топливопровод RE566246 Примечание:Низкое давление
26 - Фитинг RE555551
27 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
28 - Кронштейн DZ110792 Примечание:Снаружи
29 - Фитинг RE539469
Наверх
3639 Пер. пласт. - ST749361
1 - Пластина ....... Примечание:ORDER R535033
1 - Пластина R535033
2 - Шпилька R520139 Количество:5
3 - Винт R136475 Количество:5
4 - Упорная шайба R101225
5 - Передача RE56369 Примечание:Z = 43, Нижняя промежуточная шестерня
6 - Втулка R114193
7 - Ось R114194
8 - Упорная шайба R131283
9 - Винт 19M8966 Примечание:M10 X 50
10 - Винт 19M10876 Количество:2 Примечание:M10 X 55
11 - Упорная шайба R534219 Количество:2
12 - Установочный штифт R515408
13 - Ось R534218
14 - Передача RE567327 Примечание:Z = 60, Верхняя промежуточная шестерня, MARKED R545200; SUB FOR RE508489
15 - Шпилька R134518 Количество:3
16 - Винт 19M9334 Примечание:M8 X 20
Наверх
3959 Корпус термостата - ST752027
1 - Пружинный шплинт 34M7190 Количество:2 Примечание:14 X 14 mm
2 - Уплотнительное кольцо R532304
3 - Прокладка R534035
4 - Линия DZ101864 Примечание:SUB FOR RE545988
5 - Винт 19M7865 Количество:2 Примечание:M8 X 16
6 - Шланговый зажим RE224072
7 - Фитинг RE542625
8 - Уплотнительное кольцо 51M7051 Примечание:26.600 X 2.900 mm
9 - Винт 19M8339 Количество:6 Примечание:M10 X 55
10 - Корпус R534228 Примечание:MARKED R538305
11 - Уплотнительное кольцо R504810
12 - Линия DZ102996 Примечание:(В опции 5900 используйте с резьбовым механически обработанным фитингом)
13 - Шланговый зажим R524513
14 - Труба RE543425 Примечание:(В опции 5900 используйте с литым фитингом с круговыми зубцами) INCLUDES R504810
15 - Шланг R530691 Примечание:USE WITH RE543425
Наверх
4078 Щуп для измерения уровня масла - ST340277
1 - Заглушка R502725
2 - Заглушка N112014
3 - Трубка щупа R529617
4 - Адаптер R529618
5 - Щуп RE540996
6 - Уплотнительное кольцо R525152 Количество:2
7 - Винт 19M7866 Количество:2 Примечание:M8 X 20
8 - Скоба T76252
9 - Кронштейн RE546599
10 - Винт 19M7865 Примечание:M8 X 16
11 - Кронштейн RE541158 Примечание:Не показано, ORDER RE546599
Наверх
4353 Вспомогательное пусковое устройство - ST342247
1 - Жгут проводов RE539787
2 - Винт 19M7796 Количество:3 Примечание:M6 X 30
3 - Запальная свеча RE537099 Количество:6 Примечание:12 V
Наверх
4479 Крышка распределительной шестерни - ST760633
1 - Прокладка R545886 Примечание:SUB FOR R528328
2 - Пробка сливного отверстия RE46687
3 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
4 - Винт 19M7801 Количество:3 Примечание:M8 X 60
5 - Фланцевая гайка 14M7296 Количество:7 Примечание:M10
6 - Винт 19M7800 Количество:3 Примечание:M8 X 50
7 - Крышка R538438 Примечание:MARKED R538556
8 - Фитинг RE517370
9 - Клапан DZ101348 Примечание:Клапан регулировки давления, ORDER DZ109927
10 - Клап. рег. давлен. масла DZ109927 Примечание:USE WITH DZ109926 BUSHING, DZ106855 SPRING AND DZ109925 FITTING PLUG; ALSO ORDER A4827R SEALING WASHER
11 - Шайба A4827R
12 - Заглушка фитинга R91692 Примечание:ORDER DZ109925
13 - Уплотнительное кольцо 51M7044 Примечание:17.300 X 2.200 mm
14 - Сальник DZ111671 Примечание:SUB FOR APPL RE538097 OR RE537071
15 - Винт 19M7798 Примечание:M8 X 40
16 - Пружина T27658 Примечание:ORDER DZ106855
17 - Пружина DZ106855 Примечание:USE WITH DZ109926 BUSHING, DZ109927 PRV AND DZ109925 FITTING PLUG; ALSO ORDER A4827R SEALING WASHER
18 - Заглушка фитинга DZ109925 Примечание:USE WITH DZ109926 BUSHING, DZ109927 PRV AND DZ106855 SPRING; ALSO ORDER A4827R SEALING WASHER
19 - Крышка заливной горловины RE529554
20 - Прокладка R80135
Наверх
4681 Блок цилиндров - ST765286
1 - Уплотнительное кольцо 51M7043 Количество:3 Примечание:15.300 X 2.200 mm
2 - Установочный штифт A120R Количество:4
3 - Фитинг RE539116 Количество:4
4 - Уплотнительное кольцо 51M7047 Количество:4 Примечание:23.600 X 2.900 mm
5 - Фитинг RE539114 Количество:5
6 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
7 - Фитинг RE508185 Примечание:Обогреватель блока
8 - Заглушка R116466
9 - Установочный штифт B153R Количество:2
10 - Втулка R119874 Примечание:Шейка распределительного вала
11 - Пружина R111137 Примечание:Байпасный клапан
12 - Уплотнительное кольцо U13639
13 - Заглушка T18891 Количество:2
14 - Заглушка 30M7024
15 - Втулка R26493
16 - Клапан R121043 Примечание:Байпас
17 - Винт с головкой R525706 4
18 - Блок цилиндра ....... Примечание:MARKED R534123; ORDER DZ109872
18 - Узел короткого блока DZ109872 Примечание:Компоненты представлены на отдельных страницах, PISTON MARKED RE553821
19 - Трубная заглушка 15H695 Примечание:3/8"
20 - Фитинг RE539115 Количество:3
21 - Трубная заглушка 15H685 Примечание:1/4"
22 - Шар D2361R Посмотреть аналогичные детали
23 - Шпонка вала R133303
24 - Распредвал RE557329 Примечание:MARKED R538072
Наверх
4732 Коленчатый вал и подшипники - ST816634
1 - Подшипниковый комплект RE65165 Количество:6 Примечание:Основной, MARKED R123561 AND R123562Посмотреть аналогичные детали
2 - Коленвал RE568158 Примечание:MARKED R503470
3 - Шпонка вала R505609
4 - Передача R544000 Примечание:Z = 30, MARKED R545199
5 - Установочный штифт A120R
6 - Подшипниковый комплект RE65168 Примечание:Упорный, MARKED R123563 AND R123564Посмотреть аналогичные детали
7 - Болт R135918 Количество:6 Примечание:ORDER 19M7363 AND T77258
8 - Винт с головкой 19M7363 Количество:6 Примечание:M12 X 60
9 - Шайба T77258 Количество:6
Наверх
4865 Шатуны и поршни - ST765388
1 - Комплект поршня-гильзы DZ109761 Количество:6 Примечание:PISTON MARKED RE553821, SUB FOR RE561621
2 - Комплект уплотнений RE539558 Количество:6
3 - Уплотнительное кольцо R26121 Количество:6
4 - Уплотнительное кольцо R55453 Количество:6
5 - Комплект колец поршня RE539423 Количество:6
6 - Форсунка RE556557 Количество:6
7 - Винт с головкой R529612 Количество:6
8 - Пружинное кольцо R54114 2
9 - Штифт поршня DZ104032 Количество:6 Примечание:SUB FOR R528652
10 - Подшипниковый комплект RE539421 Количество:6 Примечание:KIT; (2) R525684
11 - Соединительная тяга RE500608 Количество:6 Примечание:INCLUDES (2) R501124Посмотреть аналогичные детали
11 - Соединит. тяга восст. SE501094 Примечание:REMAN FOR RE500608
12 - Втулка R114082 Количество:6 Посмотреть аналогичные детали
13 - Винт R501124 2 Посмотреть аналогичные детали
Наверх
4909 Клапанный исполнительный механизм - ST753896
1 - Распредвал RE557329 Примечание:MARKED R538072
2 - Шпонка вала R133303
3 - Следящий элемент кулачка DZ101670 2 Примечание:SUB FOR APPL R123565
4 - Толкатель DZ111103 2 Примечание:SUB FOR RE549156 OR RE566624
5 - Винт 19M8999 Количество:2 Примечание:M8 X 25
6 - Пластина R132518
7 - Прокладка R532242
8 - Клапанная перемычка R526389 2
9 - Ось клапанного коромысла RE558817 Примечание:MARKED R538937
10 - Заглушка 30M5581
11 - Фитинг RE539113 Количество:2
12 - Уплотнительное кольцо 51M7040 Количество:2 Примечание:9.300 X 2.200 mm
13 - Коромысло RE552180 Количество:6 Примечание:(Впуск) MARKED R526325
14 - Гайка 14M7148 2 Примечание:M10
15 - Пружина R542288 Количество:6 Примечание:SUB FOR APPL R505543
16 - Коромысло RE552181 Количество:6 Примечание:(Выхлопная труба) MARKED R526324
17 - Ось клапанного коромысла RE536260 Примечание:INCLUDES (2) 30M7004
18 - Заглушка 30M7004 Количество:2
19 - Скоба R504631
20 - Винт RE539912
21 - Уплотнительное кольцо R520867
22 - Разъемный хомут RE545802 Примечание:MARKED R532112
23 - Шар R69281
24 - Винт с головкой 19M9083 Примечание:M10 X 50
25 - Хомут R534234 Количество:5 Примечание:MARKED R544017
26 - Винт с головкой 19M10070 Количество:7 Примечание:M10 X 80
27 - Хомут R528317 Примечание:ORDER R534234
28 - Толкатель RE549156 Примечание:ORDER DZ111103
Наверх
5034 Масляный насос двигателя - ST749891
1 - Масляный насос RE564406 Примечание:SUB FOR APPL RE554719
2 - Передача R527010 Примечание:Z = 25, MARKED R537254
3 - Винт R530069
4 - Винт 19M10260 Примечание:M8 X 70
5 - Кронштейн R542025 Примечание:(Используйте герметик) MARKED R542076
6 - Винт R545273 Количество:2
7 - Труба R528451 Примечание:SUB FOR APPL R526952
8 - Винт R153677 Количество:2
Наверх
5179 Головка блока цилиндров и клапаны - ST822746
1 - Головка блока цилиндров RE576024 Примечание:MARKED R553476; ORDER RE588250
1 - Головка блока цилиндров RE588250 Примечание:MARKED R553476
2 - Втулка R527799 Количество:2
3 - Стопор R534978 Количество:48
4 - Колпачок R502367 Количество:24
5 - Пружина R534236 Количество:24
6 - Сальник RE541360 2 Примечание:Выпускной, ORDER DZ106290
6 - Сальник DZ106290 Примечание:Выпускной
7 - Шайба R541859 Количество:24
8 - Сальник RE536919 2 Примечание:Впуск, ORDER DZ106289
8 - Сальник DZ106289 Примечание:Впуск
9 - Выхлопной клапан R534237 2
10 - Впускной клапан R534238 2
11 - Винт 19M7865 Количество:2 Примечание:M8 X 16
12 - Заглушка CD16284 Количество:5
13 - Направляющая R545673 Количество:24
14 - Гильза RE543935 Количество:6
15 - Вставка седла клапана RE518083 Количество:6 Примечание:ВыпускнойКомплект, MARKED (2) R504968
16 - Вставка седла клапана RE518082 Количество:6 Примечание:ВпускКомплект, MARKED (2) R504969
17 - Фитинг RE505232
18 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
19 - Прокл. гол. цил. двигат. RE543671
20 - Винт R534287 Количество:26
21 - Уплотнительное кольцо R516443
22 - Винт 19M7785 Количество:2 Примечание:M10 X 25
23 - Винт 19M8528 Примечание:M10 X 55
24 - Гильза R502512 Количество:6
25 - Уплотнительное кольцо F37020126
26 - Колл. охлаждающ. жидкости R534460
27 - Теплозащитный экран R540377
Наверх
5970 Маслоохладитель двигателя и масляный фильтр - ST752758
1 - Корпус фильтра DZ103118 Примечание:MARKED DZ103120; SUB FOR RE550172
2 - Фитинг RE539113
3 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
4 - Фитинг RE539114
5 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
6 - Клапан RE504543
7 - Фитинг RE539115
8 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
9 - Сальник R502513 Посмотреть аналогичные детали
10 - Прокладка R528441
11 - Маслоохладитель R528440
12 - Винт 19M7784 Количество:4 Примечание:M10 X 20
13 - Винт 19M7835 Количество:4 Примечание:M10 X 35
14 - Масляный фильтр RE539279 Посмотреть аналогичные детали
15 - Труба R528451
16 - Упаковка DZ108106 Примечание:SUB FOR R529662
17 - Упаковка DZ108107 Примечание:SUB FOR R529663
18 - Фитинг RE223627
19 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
Наверх
6172 Дополнительная обработка, выхлопная система - ST765544
1 - Датчик температуры RE563691 Примечание:LGTH = 1050 mm, Датчик температуры дизельного катализатора окисления (DOC) / сажевого фильтра (DPF), SUB FOR APPL RE552185
1 - Датчик температуры RE563691 Примечание:LGTH = 900 mm, Датчик температуры дизельного катализатора окисления (DOC) / сажевого фильтра (DPF)
1 - Датчик температуры RE563691 Примечание:LGTH = 750 mm, Датчик температуры дизельного катализатора окисления (DOC) / сажевого фильтра (DPF)
2 - Датчик давления RE546719 Примечание:Датчик перепада давлений
3 - Преобразователь RE574136 Примечание:SUB FOR APPL RE553886
4 - Датчик температуры RE562608 Примечание:LGTH = 350 mm, Датчик температуры системы избирательной каталитической нейтрализации (SCR), SUB FOR APPL RE552186
4 - Датчик температуры RE562608 Примечание:LGTH = 1000 mm, Датчик температуры системы избирательной каталитической нейтрализации (SCR)
5 - Труба RE565070
6 - Форсунка дозирования DEF RE560468 Примечание:ALSO ORDER RE556879
7 - Прокладка RE556879
8 - Насос-дозатор DEF DZ111283 Примечание:SUB FOR APPL RE552175
9 - Фитинг RE549604 Примечание:Выходное отверстие
10 - Фитинг RE549605 Примечание:Обратный поток
11 - Фитинг RE549603 Примечание:Впуск
12 - Колпачок RE555351
13 - Болт R537624 Количество:3
14 - Датчик химикатов DZ109689 Примечание:12 V; Gen 2.8; LGTH = 915 mm, Датчик содержания химикатов NOX, SUB FOR RE552182 OR RE575061
15 - DEF трубопровод RE561032 Примечание:12 V; LGTH = 3000 mm, Напорный трубопровод
16 - DEF трубопровод RE561034 Примечание:12 V; LGTH = 1250 mm, Линия всасывания
17 - Выхлопная труба RE563705 Примечание:MARKED RE554398; INCLUDES R530552
18 - Прокладка R530552 Количество:4
19 - Сажевый фильтр RE563694 Примечание:MARKED RE559541
20 - Скоба RE537767 Количество:2
21 - Окисл. катализ-ор двигателя RE563693 Примечание:MARKED RE559545; INCLUDES R530552
22 - DEF трубопровод RE561033 Примечание:12 V; LGTH = 500 mm, Обратный поток
23 - Узел головки бака DEF DZ110563 Примечание:12 VГоризонтальн.
24 - Электромагнитный клапан RE554514 Примечание:12 V
25 - Уплотнительное кольцо R539113
26 - Уплотнительное кольцо R539112
27 - Комплект фильтра DZ114640 Примечание:USE WITH DZ111283
27 - Фильтр RE554498 Примечание:USE WITH RE552175Посмотреть аналогичные детали
28 - Комплект фильтра RE561500 Примечание:Комплект фильтра PV5 с размером ячеек 40 микрон, USE WITH DZ100609; ORDER DZ110562
28 - Комплект фильтра DZ103739 Примечание:Комплект фильтра PV5 с размером ячеек 40 микрон, USE WITH DZ103673; ORDER DZ110562
29 - Корпус электр. разъема 57M9774
30 - Корпус электр. разъема 57M9772
31 - Зажимная скоба R536735 Количество:3
32 - Зажимная скоба R536734 Количество:3
33 - Комплект для отверстий DZ101918
34 - Датчик химикатов RE575061 Примечание:12 V; LGTH = 915 mm, Датчик содержания химикатов NOX, ORDER RE552182
35 - Узел головки бака DEF DZ103673 Примечание:SUB FOR DZ100609; ORDER DZ110563
36 - Комплект фильтра DZ110562 Примечание:Комплект фильтра PV5 с размером ячеек 25 микрон, USE WITH DZ110563
Наверх
65Z6 Турбонагнетатель - ST822685
1 - Воздуховод R537160 Примечание:MARKED R542356
2 - Винт с головкой R532497
3 - Гайка 14H786 Примечание:1/4"
4 - Скоба RE237876
5 - Труба R537123
6 - Воздуховод R537159 Примечание:MARKED R542355
7 - Скоба R529067 Количество:5
8 - Винт 19M7865 Количество:8 Примечание:M8 X 16
9 - Маслопровод RE549723 Примечание:Масляный питающий трубопровод турбокомпрессора
10 - Уплотнительное кольцо R163559 Количество:3
11 - Уплотнительное кольцо R537824
12 - Винт R530675 Количество:2
13 - Крышка DZ107942 Примечание:SUB FOR R536403
14 - Прокладка R536934
15 - Турбонагнетатель DZ103624 Примечание:Низкое давление, SUB FOR RE559580 OR RE553878
16 - Винт с головкой R532299 Количество: 10
17 - Прокладка DZ10840
18 - Трубка RE539141 Примечание:Промежуточная ступень турбины
19 - Сальник R528112
20 - Скоба RE289839
21 - Кронштейн R537464
22 - Винт с головкой R532298 Количество:2
23 - Втулка R518859
24 - Комплект зажимов RE541691 Количество:2
25 - Винт 19M7775 Количество:2 Примечание:M6 X 16
26 - Скоба DZ10855
27 - Скоба T38545 Количество:2
28 - Винт с головкой RE524730 Количество:3
29 - Кронштейн DZ101452
30 - Скоба 57M10907 Количество:2
31 - Турбонагнетатель DZ103279 Примечание:12 V
31 - Турбонагнетатель DZ100202 Примечание:12 VНе показано, ORDER DZ103279
32 - Комплект колец DZ100204 Примечание:Узел комплекта регулировки колец
33 - Уплотнительное кольцо R529606
34 - Комплект рыч. механизмов DZ103389 Примечание:USE WITH DZ103279
35 - Комплект пускателя RE548080 Примечание:12 V, INCLUDES 57M9746
36 - Корпус электр. разъема 57M9746
37 - Комплект датчиков DZ103962 Примечание:Датчик скорости турбонагнетателя, USE WITH DZ103279; SUB FOR RE540028
38 - Втулка R527799
39 - Прокладка R534438
40 - Прокладка R521158
41 - Винт с головкой 19M7513 Количество:2 Примечание:M8 X 30
42 - Маслопровод DZ105054 Примечание:Сливной трубопровод турбокомпрессора, SUB FOR DZ101487 OR DZ101488
43 - Уплотнительное кольцо T77858
44 - Фитинг переходника 38H5005
45 - Уплотнительное кольцо 51M7047 Количество:2 Примечание:23.600 X 2.900 mm
46 - Винт 19M7866 Примечание:M8 X 20
47 - Шайба 24H1682 Примечание:13/32" X 7/8" X 0.120"
48 - Скоба R519502
49 - Блокирующий зажим R522041
50 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
51 - Винт 19M7897 Количество:4 Примечание:M8 X 35
52 - Маслопровод DZ102506 Примечание:Питающий трубопровод турбокомпрессора, SUB FOR DZ101489 OR DZ101486
53 - Уплотнительное кольцо ....... Примечание:ORDER R530854
53 - Уплотнительное кольцо R530854
54 - Винт 19M7862 Примечание:M6 X 20
55 - Линия DZ104445 Примечание:Масляный сливной трубопровод, SUB FOR RE549724
56 - Уплотнительное кольцо T142419
57 - Распорная втулка R532758
58 - Скоба 57M10828
59 - Разъемный хомут DZ104775 Количество:4
60 - Комплект рыч. механизмов RE540028 Примечание:ORDER DZ103389; USE WITH DZ100202
Наверх
6756 Датчики двигателя - ST193830
1 - Датчик давления RE542461 Примечание:Выпускной
2 - Уплотнительное кольцо 51M7095 Примечание:11.300 X 2.200 mm
3 - Датчик температуры RE537635 Количество:2 Примечание:Воздухозаборник
4 - Датчик температуры RE537636 Количество:2 Примечание:Система рециркуляции отработавших газов
5 - Датч. давл.возд. в колл. RE537639
6 - Датчик RE537634 Количество:2 Примечание:Магнитный датчикМагнитный датчик
7 - Датчик темп. охл. жидк. RE537637
8 - Датч. давл. масла в дв. RE537640
9 - Датчик давления RE539840 Примечание:Охлаждающая жидкость
10 - Винт RE67238 Количество:2
11 - Датчик давления DZ105917 Примечание:Разность давлений на системе рециркуляции отработавших газов
12 - Уплотнительное кольцо R529587 Количество:2
13 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
14 - Датчик давления RE575415 Примечание:Картер, SUB FOR RE539841 OR RE548703
15 - КОЛЕСО R517471 Примечание:Синхронизация коленчатого вала
16 - Датчик давления RE548418 Примечание:Разность давлений на системе рециркуляции отработавших газов, ORDER DZ105917; SUB FOR RE539839
17 - Винт 19M7866 Количество:2 Примечание:M8 X 20
Наверх
8932 Система рециркуляции выхлопных газов - ST755323
1 - Винт с головкой R542509 Количество:3 Примечание:SUB FOR R530675
2 - Прокладка R526831 Количество:5
3 - Труба RE540380
4 - Трак R529071 Количество:4
5 - Скоба RE540940 Количество:4
6 - Радиатор отопителя DZ102007 Примечание:SUB FOR APPL RE549738
7 - Винт 19M8336 Количество:7 Примечание:M10 X 100
8 - Кронштейн RE552240 Примечание:MARKED RE555471
9 - Фитинг RE46686
10 - Уплотнительное кольцо 51M7040 Примечание:9.300 X 2.200 mm
11 - Фитинг RE538379 Количество:3
12 - Уплотнительное кольцо R528719 Количество:3
13 - Уплотнительное кольцо R528735 Количество:3
14 - Пружинный шплинт 34M7190 Количество:2 Примечание:14 X 14 mm
15 - Фитинг RE539472
16 - Уплотнительное кольцо 51M7095 Количество:2 Примечание:11.300 X 2.200 mm
17 - Уплотнительное кольцо R63548
18 - Фитинг RE540405
19 - Комплект клапанов RE539829
20 - Клапан RE538692 Примечание:Воздушная дроссельная заслонка
21 - Сальник R528223 Количество:2 Примечание:Воздушная дроссельная заслонка
22 - Винт 19M7785 Количество: 10 Примечание:M10 X 25
23 - Винт 19M7811 Количество:3 Примечание:M10 X 90
24 - Винт 19M7808 Количество:4 Примечание:M10 X 65
25 - Воздухозаборный коллектор RE551771 Примечание:MARKED R535182
26 - Фитинг переходника RE543583
27 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
28 - Линия RE543584 Примечание:Питающий трубопровод охлаждающей жидкости диффузора
29 - Уплотнительная шайба R51936 Количество:2 Посмотреть аналогичные детали
30 - Фитинг RE60028
31 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
32 - Винт 19M7867 Количество:3 Примечание:M8 X 25
33 - Теплозащитный экран R532020 Примечание:Датчик разности давлений в системе рециркуляции отработавших газов (EGR)
34 - Трубка Вентури RE553176 Примечание:MARKED R536072
35 - Уплотнительное кольцо T68729 Количество:2
36 - Прокладка R528574 Примечание:Крышка воздухозаборника
37 - Теплозащитный экран R532095 Примечание:Воздушная дроссельная заслонка
38 - Труба RE540220
39 - Труба R528313 Примечание:LGTH = 57.5 mm
40 - Кронштейн R534527 Примечание:MARKED R535184
41 - Клап. рецирк. выхл. газ. DZ108461 Примечание:SUB FOR RE549639
42 - Труба RE545843 Примечание:Выпуск охлажденных газов из системы рециркуляции отработавших газов
43 - Винт 19M7803 Количество:3 Примечание:M8 X 70
44 - Прокладка R530923
45 - Скоба DZ100677 Примечание:SUB FOR RE543965 OR RE565954
46 - Шпилька DZ113158 Количество:3 Примечание:ORDER R542509
47 - Фланцевая гайка R534282 Количество:3 Примечание:USE WITH DZ113158
Наверх
95AU Передние кронштейны двигателя - ST367364
1 - Комплект кронштейна RE548194
2 - Винт 19M8746 Количество:4 Примечание:M16 X 40
Наверх
9887 Подъемные ремни - ST820992
1 - Установочный винт 22M7222 Примечание:M10 X 30
2 - Винт DZ101525
3 - Шайба R32214
4 - Винт 19M7988 Примечание:M12 X 30
Наверх
9901 Комплект прокладок двигателя (14) - ST921112
1 - Комплект прокладок DZ109995 Примечание:SUB FOR RE546964
2 - Уплотнительное кольцо R516125
3 - Прокладка R545886 Примечание:Крышка распределительных шестерен
3 - Прокладка R545885 Примечание:Крышка распределительных шестерен
4 - Уплотнительное кольцо R532304
5 - Уплотнительное кольцо 51M7051 Примечание:26.600 X 2.900 mm
6 - Уплотнительное кольцо R530134
7 - Прокладка R528664 Примечание:Корпус термостата
7 - Прокладка R534035 Примечание:Корпус термостата
8 - Уплотнительное кольцо R504810
9 - Прокладка R528441 Примечание:МАСЛООХЛАДИТЕЛЬ
10 - Сальник R502513 Примечание:ПыльПосмотреть аналогичные детали
11 - Клапан RE504543 Примечание:Байпас масляного фильтра
12 - Труба R528451 Количество:2 Примечание:Система смазки
13 - Прокладка R123676 Примечание:Вспомогательный привод
14 - Труба R528313
15 - Уплотнительное кольцо R541830 Посмотреть аналогичные детали
16 - Сальник R519742 Количество:6 Примечание:Масляный поддон
17 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
18 - Сальник RE538097 Примечание:Пер. масл.Посмотреть аналогичные детали
19 - Уплотнительное кольцо T20758
20 - Сальник RE537071 Примечание:Пер. масл.
21 - Прокладка R96935 Примечание:Вспомогательный привод
22 - Прокладка R125670 Примечание:Вспомогательный привод
23 - Уплотнительное кольцо R529664
24 - Прокладка R522690 Примечание:Вспомогательный привод
25 - Прокладка R521498 Примечание:Масляный поддон
25 - Прокладка R528207 Примечание:Масляный поддон
25 - Прокладка R123354 Примечание:Масляный поддон
25 - Прокладка ....... Примечание:Масляный поддон
Наверх
9901 Комплект прокладок двигателя (24) - ST921116
1 - Комплект прокладок DZ109995 Примечание:SUB FOR RE546964
2 - Уплотнительное кольцо R537824
3 - Прокладка R502428 Примечание:Корпус маховика
3 - Прокладка DZ101888 Примечание:Корпус маховика
4 - Сальник RE537070 Примечание:Коленчатый вал
4 - Сальник RE524227 Примечание:Коленчатый вал
5 - Уплотнительное кольцо U12198
6 - Прокладка R521158 Примечание:Возвр. маслопровод турбонагнетателя
6 - Прокладка R536934 Примечание:Возвр. маслопровод турбонагнетателя
7 - Прокладка R534438 Примечание:Турбокомпрессор
7 - Прокладка DZ10840 Примечание:Турбокомпрессор
8 - Труба R528313 Примечание:LGTH = 60 mm, Уплотнение трубопровода охлаждающей жидкости
9 - Уплотнительное кольцо R505452 Количество:6
10 - Шайба R131051 Количество:6
11 - Уплотнительное кольцо R529606 Количество:2
12 - Прокл. гол. цил. двигат. RE543671
12 - Прокл. гол. цил. двигат. RE546623
13 - Уплотнительное кольцо R55453
14 - Уплотнительное кольцо 51M7047 Количество:2 Примечание:23.600 X 2.900 mm
15 - Прокладка R534204 Примечание:Передняя пластина
16 - Уплотнительное кольцо R528719 Количество:4
17 - Комплект уплотнений RE516553 Количество:2 Примечание:Уплотнение топливного фильтра
18 - Уплотнительное кольцо R97185
Наверх
9901 Комплект прокладок двигателя (34) - ST921119
1 - Комплект прокладок DZ109995 Примечание:SUB FOR RE546964
2 - Прокладка R528743
3 - Уплотнительное кольцо 51M7039 Количество:2 Примечание:8.100 X 1.600 mm
4 - Уплотнительное кольцо 51M7040 Количество:4 Примечание:9.300 X 2.200 mm
5 - Уплотнительное кольцо R101042
6 - Уплотнительное кольцо T77814 Количество:2
7 - Сальник R529398 Количество:2
8 - Уплотнительное кольцо R56462
9 - Уплотнительное кольцо T68729 Количество:2
10 - Уплотнительная шайба R51936 Количество:2 Посмотреть аналогичные детали
11 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
12 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
13 - Сальник DZ106289 2 Примечание:Впуск, SUB FOR RE536919
14 - Сальник DZ106290 2 Примечание:Выпускной, SUB FOR RE541360
15 - Прокладка R532242 Примечание:Передатчик
16 - Прокладка R544294 Количество:6 Примечание:Выпускной коллектор
17 - Прокладка R530923 Примечание:Выпуск охладителя рециркулирующих отработавших газов (EGR)
18 - Прокладка R526831 Количество:5 Примечание:Система рециркуляции отработавших газов
19 - Сальник R528223 Количество:2 Примечание:Воздушная дроссельная заслонка
20 - Уплотнительное кольцо F37020126
21 - Уплотнительное кольцо R516443
22 - Прокладка R528574 Примечание:Крышка воздухозаборника
Наверх
9901 Комплект прокладок двигателя (44) - ST921123
1 - Комплект прокладок DZ109995 Примечание:SUB FOR RE546964
2 - Уплотнительное кольцо R529587 Количество:2
3 - Уплотнительное кольцо L33374
4 - Уплотнительное кольцо R163559 Количество:3
5 - Прокладка DZ101298
6 - Комплект уплотнений RE523784 Количество:2 Примечание:Узел фильтра грубой очистки
7 - Уплотнительное кольцо R522921
8 - Комплект уплотнений RE562696 Количество:2 Примечание:Топливный фильтр
9 - Уплотнительное кольцо T142419 Количество:2
10 - Уплотнительное кольцо T77932 Количество:4
11 - Сальник R528112
12 - Уплотнительное кольцо R28776 Количество:2
13 - Уплотнительное кольцо ....... Примечание:ORDER R530854
13 - Уплотнительное кольцо R530854
14 - Уплотнительное кольцо R528735 2
15 - Уплотнительное кольцо 51M7039 Примечание:8.100 X 1.600 mm
16 - Уплотнительное кольцо R74354 Количество:6
17 - Кольцевой уплотнитель R529072 Примечание:Уплотнение разъема топливных форсунок
18 - Уплотнительное кольцо R529665
19 - Уплотнительное кольцо T77613 Количество:7
20 - Уплотнительное кольцо 51M7040 Количество:9 Примечание:9.300 X 2.200 mm
21 - Уплотнительное кольцо R61467
22 - Уплотнительное кольцо U13639
23 - Уплотнительное кольцо R526971
24 - Уплотнительное кольцо 51M7042 Количество:2 Примечание:13.300 X 2.200 mm
25 - Уплотнительное кольцо R63548 4
26 - Уплотнительное кольцо 51M7095 Количество:23 Примечание:11.300 X 2.200 mm
27 - Уплотнительное кольцо R528719 4
28 - Уплотнительное кольцо R77673
29 - Уплотнительное кольцо 51M7047 Количество:5 Примечание:23.600 X 2.900 mm
30 - Уплотнительное кольцо 51M7041 2 Примечание:11.300 X 2.200 mm
31 - Уплотнительное кольцо R520867
32 - Уплотнительное кольцо U17409
33 - Уплотнительное кольцо F3171R Посмотреть аналогичные детали
34 - Уплотнительное кольцо R97185
35 - Уплотнительное кольцо R79915 Количество:2
36 - Уплотнительное кольцо 51M7043 Количество:9 Примечание:15.300 X 2.200 mm
37 - Уплотнительное кольцо T77858 Количество:2
38 - Уплотнительное кольцо 51M7094 Количество:4 Примечание:8.100 X 1.600 mm
39 - Уплотнительное кольцо 51M7052 Примечание:6.071 X 1.626 mm
40 - Уплотнительное кольцо R116031
41 - Уплотнительное кольцо 51M7048 Количество:2 Примечание:29.600 X 2.900 mm
42 - Уплотнительное кольцо 51M7044 Количество:3 Примечание:17.300 X 2.200 mm
43 - Уплотнительное кольцо 51M7045 2 Примечание:19.300 X 2.200 mm
44 - Уплотнительное кольцо R28782
Наверх
9901 Комплект подшипников коленчатого вала - ST412005
1 - Подшипниковый комплект RE65165 Примечание:СтандартныйПосмотреть аналогичные детали
Наверх
9901 Комплект подшипников - ST878695
1 - Комплект с подушкой RE539421
Наверх
9901 Комплект сопел - ST935102
1 - Шайба R131051
2 - Уплотнительное кольцо R74354
3 - Уплотнительное кольцо R505452
4 - Труба RE549731 Примечание:Впускной топливный патрубок
5 - Уплотнительное кольцо R63548
6 - Комплект сопел RE557023
Наверх
9901 Комплект гильзы поршня - ST936912
1 - Комплект поршня-гильзы DZ109761 Примечание:PISTON MARKED RE553821
2 - Пружинное кольцо R54114 Количество:2
3 - Комплект колец поршня DZ104221
4 - Комплект уплотнений RE539558
5 - Уплотнительное кольцо R55453
6 - Уплотнительное кольцо R26121
7 - Упаковка R527841
Наверх
9901 Комплект поршневых колец - ST928594
1 - Комплект колец поршня DZ104221
Наверх
9901 Комплект упорных подшипников - ST617190
1 - Упорный подшипник RE65912 Примечание:0.254 mm; US, Комплект, R130574 AND R130575Посмотреть аналогичные детали
Наверх
9901 Комплект прокладок двигателя (13) - ST949372
1 - Комплект прокладок DZ110133
2 - Уплотнительное кольцо R528719 Количество:8
3 - Уплотнительное кольцо R528735 2
4 - Винт с головкой R528364 Количество:6
5 - Прокладка R536934
6 - Скоба RE237876
7 - Гайка 14H786 Примечание:1/4"
8 - Обвязной хомут RE258807 7
9 - Уплотнительное кольцо R505452 Количество:6
10 - Уплотнительное кольцо R74354 Количество:6
11 - Шайба R131051 Количество:6
12 - Шпилька DZ10229 Количество: 10
13 - Фланцевая гайка R539762 8
14 - Шпилька R543352 Количество:4
15 - Прокладка DZ101298
16 - Прокладка R544294 Количество:6 Примечание:Выпускной коллектор
17 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
18 - Обвязной хомут L210257
19 - Шпилька R530341 Количество:2
20 - Прокл. гол. цил. двигат. RE543671
21 - Гильза R502512 Количество:6
22 - Уплотнительное кольцо R63548 2
23 - Обвязной хомут R105388
24 - Обвязной хомут L206646 Количество:2
25 - Установочный штифт A120R Количество:2
26 - Комплект скоб 57M11231
27 - Зажимная скоба 57M8902 Количество:2
Наверх
9901 Комплект прокладок двигателя (23) - ST949387
1 - Комплект прокладок DZ110133
2 - Уплотнительное кольцо R530134
3 - Прокладка R534035 Примечание:Корпус термостата
3 - Прокладка R528664 Примечание:Корпус термостата
4 - Уплотнительное кольцо 51M7051 Примечание:26.600 X 2.900 mm
5 - Уплотнительное кольцо 51M7040 Количество: 10 Примечание:9.300 X 2.200 mm
6 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
7 - Уплотнительное кольцо T68729 Количество:2
8 - Прокладка R528574 Примечание:Крышка воздухозаборника
9 - Уплотнительное кольцо 51M7094 Количество:2 Примечание:8.100 X 1.600 mm
10 - Уплотнительное кольцо F37020126
11 - Винт с головкой R542509 Количество:6
12 - Уплотнительное кольцо R530854
13 - Прокладка R526831 Количество:5 Примечание:Система рециркуляции отработавших газов
14 - Уплотнительное кольцо R516443
15 - Зажимная скоба 57M9638
16 - Вспом. электр. разъем 57M13590 Количество:2
17 - Уплотнительное кольцо R504810
18 - Уплотнительное кольцо R163559 Количество:3
19 - Сальник R528223 Количество:2
20 - Скоба DZ100677
21 - Прокладка R530923 Примечание:Отработавшие газы
22 - Уплотнительное кольцо 51M7041 Количество:3 Примечание:11.300 X 2.200 mm
23 - Вспом. электр. разъем 57M12234 Количество:7
24 - Скоба RE540940 Количество:4
25 - Уплотнительное кольцо R77673
Наверх
9901 Комплект прокладок двигателя (33) - ST949388
1 - Комплект прокладок DZ110133
2 - Винт с головкой R528196 Количество:2
2 - Винт с головкой R532298 Количество:2
3 - Уплотнительное кольцо R537824
4 - Уплотнительное кольцо R529606
5 - Прокладка R521158 Примечание:Возвр. маслопровод турбонагнетателя
6 - Прокладка R534438 Примечание:Турбонагнетатель
7 - Винт с головкой R532299 Количество:8
8 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
9 - Прокладка R528743
10 - Прокладка R532242
11 - Прокладка DZ10840
12 - Сальник R528112
13 - Скоба RE289839
14 - Уплотнительное кольцо T142419 Количество:2
15 - Уплотнительное кольцо R532304
16 - Уплотнительное кольцо T77814 Количество:2
17 - Уплотнительное кольцо R28776 Количество:2
18 - Уплотнительное кольцо R101042
19 - Уплотнительное кольцо T77613 Количество:6
20 - Уплотнительное кольцо R56462
21 - Уплотнительное кольцо 51M7047 Количество:3 Примечание:23.600 X 2.900 mm
22 - Уплотнительное кольцо T77858 Количество:2
23 - Винт R535377 Количество:3
24 - Труба R528313
25 - Уплотнительная шайба R51936 Количество:2 Посмотреть аналогичные детали
26 - Сальник R529398 Количество:2
27 - Зажимная скоба 57M9229
28 - Вспом. электр. разъем 57M9940 Количество:8
29 - Вспом. электр. разъем 57M13596 3
30 - Уплотнительное кольцо R520867
31 - Уплотнительное кольцо 51M7095 Количество:22 Примечание:11.300 X 2.200 mm
32 - Уплотнительное кольцо 51M7039 Количество:3 Примечание:8.100 X 1.600 mm
33 - Винт с головкой 19M6614 Количество:4 Примечание:M6 X 12
34 - Обвязной хомут R44302 Количество:21 Посмотреть аналогичные детали
Наверх
9901 Комплект для капитального ремонта двигателя (13) - ST949075
1 - Компл. для рем. двигат. DZ110005
2 - Комплект прокладок DZ109995 Примечание:Компоненты представлены на отдельных страницах
3 - Комплект поршня-гильзы DZ109761 Количество:6 Примечание:PISTON MARKED RE553821
4 - Комплект уплотнений RE539558 Количество:6
5 - Уплотнительное кольцо R55453 Количество:6
6 - Уплотнительное кольцо R26121 Количество:6
7 - Упаковка R527841 Количество:6
8 - Комплект колец поршня DZ104221 Количество:6
9 - Пружинное кольцо R54114 2
10 - Винт с головкой R525706 4
11 - Винт R501124 2 Посмотреть аналогичные детали
12 - Подшипниковый комплект RE539421 Количество:6 Примечание:Шатун
13 - Зажимная скоба 57M8902 Количество:2
14 - Вспом. электр. разъем 57M12234 Количество:7
15 - Обвязной хомут R44302 Количество:6 Посмотреть аналогичные детали
16 - Зажимная скоба 57M9638
17 - Вспом. электр. разъем 57M9940 1
18 - Вспом. электр. разъем 57M13596 3
Наверх
9901 Комплект для капитального ремонта двигателя (23) - ST949080
1 - Компл. для рем. двигат. DZ110005
2 - Скоба DZ100677
3 - Скоба RE540940 Количество:4
4 - Винт с головкой R542509 Количество:6
5 - Заглушка R520982
5 - Заглушка R131769
6 - Винт с головкой R532298 Количество:2
7 - Фланцевая гайка R539762 8
8 - Скоба RE237876 Примечание:INCLUDES 14H786
9 - Винт с головкой R516648
10 - Винт с головкой R532299 Количество:4
11 - Шпилька R543352 Количество:6
12 - Винт R535377 Количество:3
13 - Гильза R502512 Количество:6 Примечание:Вкладыш выхлопной трубы
14 - Обвязной хомут RE258807 6
15 - Зажимная скоба R528718
16 - Заглушка 30M5581
17 - Заглушка фитинга DZ109925
18 - Втулка DZ109926
19 - Клап. рег. давлен. масла DZ109927
20 - Пружина DZ106855
21 - Шайба A4827R
22 - КОЛЕСО R517471 Примечание:Синхронизация коленчатого вала
23 - Комплект скоб 57M11231
24 - Клапан RE504543 Примечание:Байпас масляного фильтра
25 - Шпилька DZ10229 Количество: 10
26 - Гайка 14H786 Примечание:1/4"
Наверх
9901 Комплект для капитального ремонта двигателя (33) - ST949082
1 - Компл. для рем. двигат. DZ110005
2 - Гильза RE543935 Количество:6
3 - Заглушка CD16284 Количество:5
4 - Стопор R534978 Количество:48
5 - Колпачок R502367 Количество:24
6 - Заглушка 30M7004 Количество:2
7 - Винт с шайбой RE528096 Количество:6
8 - Обвязной хомут L206646 Количество:2
9 - Скоба RE289839 Количество:2
10 - Комплект клапанов RE539829
11 - Заглушка 30M7024 Количество:2
12 - Установочный штифт A120R Количество:2
13 - Обвязной хомут R105388
14 - Винт с головкой 19M6614 Примечание:M6 X 12
15 - Заглушка R116466
16 - Втулка R119874
17 - Пружина R111137
18 - Клапан R121043 Примечание:Байпас
19 - Заглушка DZ100393
20 - Заглушка R502725
21 - Заглушка T18891 Количество:2
22 - Подшипниковый комплект RE65165 Количество:6 Примечание:ОсновнойПосмотреть аналогичные детали
23 - Подшипниковый комплект RE65168 Примечание:ОсновнойУпорныйПосмотреть аналогичные детали
24 - Уплотнительное кольцо R536153 Количество:2
25 - Заглушка N112014 Количество:2
26 - Обвязной хомут L210257
Наверх
9901 Комплект упорных подшипников - ST625882
1 - Подшипниковый комплект RE65911 Примечание:0.254 mm; US, ОсновнойКомплект, R130576 AND R130577Посмотреть аналогичные детали
Наверх
9901 Комплект уплотнительных колец, гильза цилиндра - ST878691
1 - Комплект уплотн. колец RE539558
2 - Упаковка R527841
3 - Уплотнительное кольцо R26121
4 - Уплотнительное кольцо R55453
Наверх
9901 Комплект упорных подшипников - ST625975
1 - Подшипниковый комплект RE65168 Примечание:СтандартныйОсновной, Kit; R123563 AND R123564Посмотреть аналогичные детали
Наверх
9901 Комплект болтов - ST867866
1 - Комплект болтов DZ101669
Наверх
9901 Укороченный блок в сборе - ST902001
1 - Узел короткого блока DZ109872 Примечание:ALSO ORDER CRANK DAMPER, ENGINE GASKET KIT, DIPSTICK TUBE, OIL PUMP, CYLINDER HEAD BOLT KIT, CRANK WHEEL, DZ109926 BUSHING, DZ109927 VALVE, DZ106855 SPRING, DZ109925 FITTING PLUG, R121043 VALVE, R111137 SPRING, T21937 CUP PLUG
2 - Комплект поршня-гильзы DZ109761 Количество:6 Примечание:PISTON MARKED RE553821, SUB FOR RE561621
3 - Комплект уплотнений RE539558 Количество:6
4 - Уплотнительное кольцо R55453 Количество:6
5 - Уплотнительное кольцо R26121 Количество:6
6 - Комплект колец поршня DZ104221 Количество:6
7 - Блок цилиндра ....... Примечание:MARKED R534123; ORDER DZ109872
8 - Штифт поршня DZ104032 Количество:6 Примечание:SUB FOR R528652
9 - Пружинное кольцо R54114 2 Примечание:Фиксатор поршня
10 - Соединительная тяга RE500608 Количество:6 Посмотреть аналогичные детали
10 - Соединит. тяга восст. SE501094 Примечание:REMAN FOR RE500608
11 - Втулка R114082 Количество:6 Посмотреть аналогичные детали
12 - Винт R501124 2 Посмотреть аналогичные детали
13 - Комплект с подушкой RE539421 Количество:6 Примечание:Комплект, (2) R525684
14 - Подшипниковый комплект RE65165 Количество:6 Примечание:ОсновнойКомплект, R123561 AND R123562Посмотреть аналогичные детали
15 - Подшипниковый комплект RE65168 Примечание:Коренной упорный подшипникКомплект, R123563 AND R123564Посмотреть аналогичные детали
16 - Коленвал RE568158 Примечание:MARKED R503470
17 - Передача R544000 Примечание:Z = 30, MARKED R545199
18 - Шпонка вала R505609 Примечание:Сегментная шпонка
19 - Установочный штифт A120R Количество:5
20 - Распредвал DZ100514 Примечание:MARKED R536407
21 - Шпонка вала R133303 Примечание:Сегментная шпонка
22 - Заглушка 30M7024 Примечание:Металл
23 - Втулка DZ109926 Примечание:Клапан регулирования давления, USE WITH DZ109927 PRV, DZ106855 SPRING AND DZ109925 FITTING PLUG; ALSO ORDER A4827R SEALING WASHER
24 - Установочный штифт B153R Количество:2
25 - Винт с головкой R525706 4
26 - Шар D2361R Примечание:СтальПосмотреть аналогичные детали
27 - Винт с головкой R529612 Количество:6
28 - Форсунка RE556557 Количество:6 Примечание:Распыляющий жиклер поршня
29 - Трубная заглушка 15H695 Примечание:3/8"
30 - Трубная заглушка 15H685 Примечание:1/4"
31 - Фитинг RE539115 Количество:3
32 - Уплотнительное кольцо 51M7043 Количество:3 Примечание:15.300 X 2.200 mm
33 - Фитинг RE539116 Количество:4
34 - Уплотнительное кольцо 51M7047 Количество:4 Примечание:23.600 X 2.900 mm
35 - Фитинг RE539114 Количество:5
36 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
37 - Заглушка N112014 Количество:2
38 - Заглушка R502725 Примечание:Отверстие масляного щупа
39 - Фитинг RE508185 Примечание:Обогреватель блока
40 - Уплотнительное кольцо U13639
41 - Винт 37H26 Количество:2 Примечание:0.116" X 1/4"
42 - Заглушка T18891 Количество:2
43 - Следящий элемент кулачка DZ101670 2
44 - Заглушка R116466 Примечание:Трубка
45 - Втулка R119874 Примечание:Шейка распределительного вала
46 - Пластина R132518 Примечание:Упорный
47 - Винт 19M8999 Количество:2 Примечание:M8 X 25
Наверх
9901 Комплект стартера - ST945631
1 - Комплект стартера двигат. RE527400 Примечание:MARKED RE526375Посмотреть аналогичные детали
1 - Мотор стартера восст. SE501868 Примечание:REMAN FOR RE527400Посмотреть аналогичные детали
2 - Крышка RE564582
3 - Метка R116617 Примечание:Обход системы защиты
4 - Обвязной хомут R44302 Посмотреть аналогичные детали
Наверх
9901 Запасной двигатель - ST837232
1 - Дизельный двигатель CD24770 Примечание:(Может отличаться от рисунка) (B) 6068HL502
Наверх
